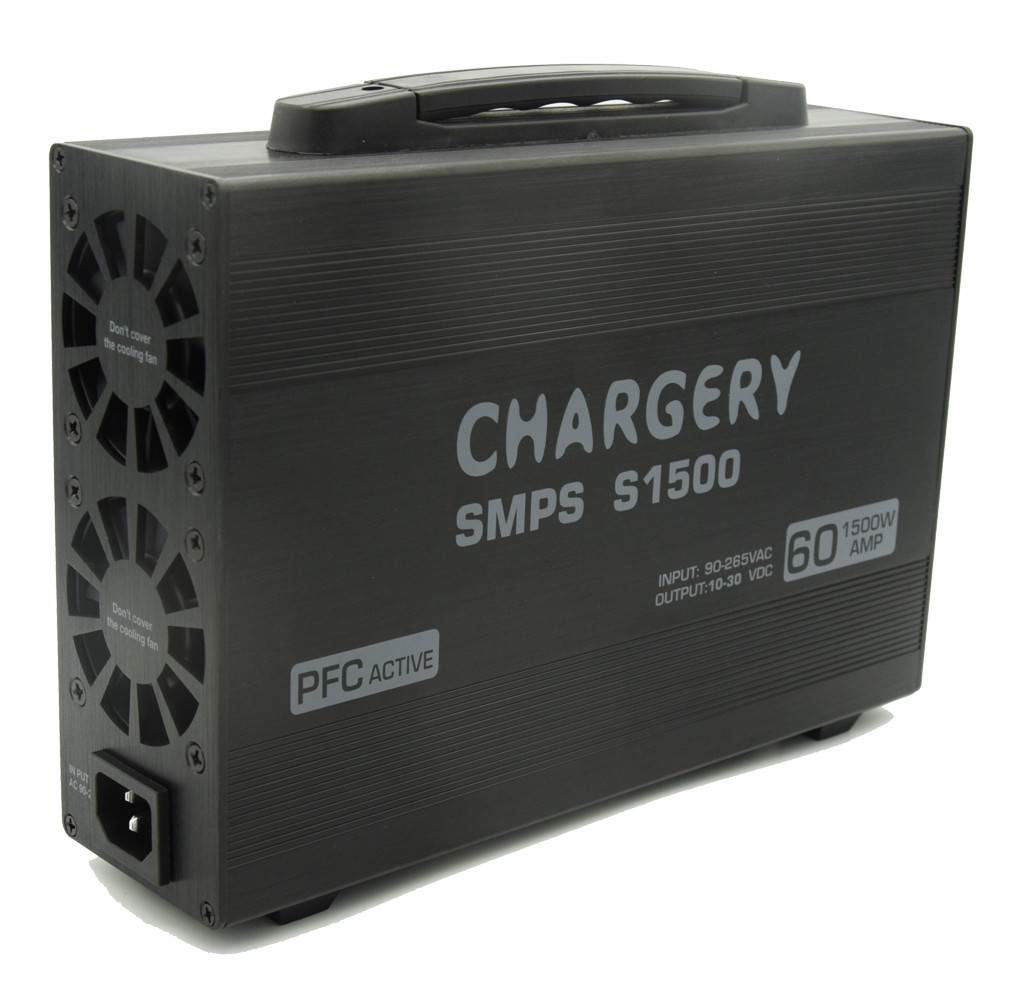

24V 1500W corriente de voltaje ajustable Fuente de alimentación de conmutación Compacto 68mm Bajo ruido SMPS 60A 30V
El S1500 es un SMPS programado por PFC que es capaz de entregar una salida de 60A a 10V-30V y 1500W a AC90V ~ 265V, todo dentro de un tamaño compacto.Se han empleado tecnologías innovadoras en el SMPS, lo que le permite alcanzar una eficiencia de hasta el 94% manteniendo una temperatura inferior a 80°C. Su diseño es compacto con sólo 68 mm,y funciona con bajo ruido gracias a un ventilador de enfriamiento que se controla por la temperaturaAntes del envío, es necesario calibrar el voltaje de salida y la corriente de cada SMPS para garantizar su exactitud.
Características
- Control inteligente de la tensión y corriente de salida por microprocesador, calibración del 100% antes de la entrega
- ± 1% de precisión de voltaje y corriente
- PFC activo: menor corriente de entrada de CA menos interferencia y cumple el Reglamento (CE) no 278/2009 de la Comisión Europea y la versión 2 de Energy Star.0
- AC 90-265V en todo el mundo: no se necesita ningún interruptor alternativo, operación segura en todo el mundo.
- Bajo consumo de energía (menos de 1 W) en modo inactivo y en modo de espera
- Hasta el 94% de eficiencia de conversión, sólo 68 mm de tamaño.
- Tensión de salida programable de 10V a 30V
- Corriente de salida programable de 1A a 60A
- Protección contra exceso de corriente, sobre tensión, sobre carga, sobre temperatura y cortocircuito
- Protección contra cortocircuito en salida, más segura y fiable.
- Bajo ruido 2 Ventiladores de enfriamiento inteligentes encendidos y ajustan la velocidad a la temperatura automáticamente

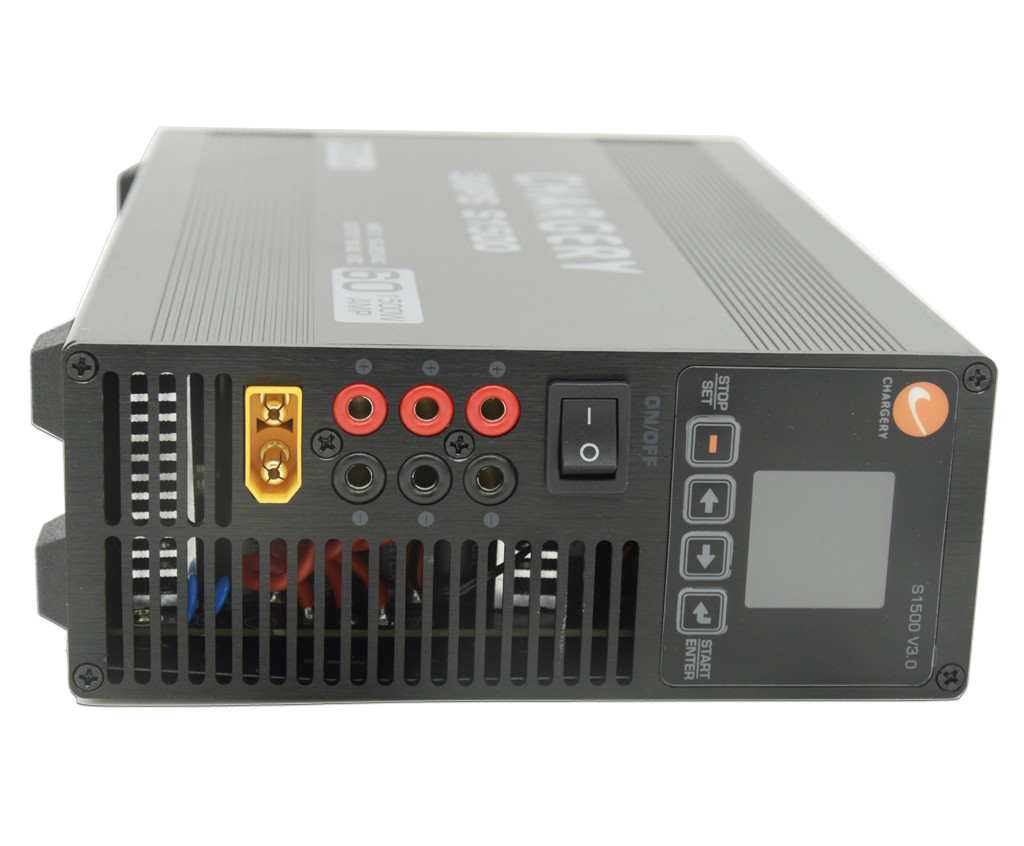

- 4 salidas pueden hacer más cargadores simultáneamente, 3 pares de conector de oro de 4.0 mm hasta 20A cada uno
- salida, un conector de oro de 4,5 mm (XT-90) hasta 60A
- El ZVS/ZCS y la rectificación síncrona aseguran la máxima eficiencia.
Especificación
| Parámetro de entrada |
Valor |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Voltagem permitida |
AC90 ~ 265V |
| Frecuencia nominal |
50/60 Hz |
| Frecuencia permitida |
47 ~ 63 Hz |
| Corriente máxima RMS |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Eficiencia |
94% a una carga del 65% y una potencia de 220 Vac |
| PFC activos |
PF> 0,99 a 90 VAC y 100% de carga; PF> 0,97 a 220 VAC y 100% de carga |
| Parámetro de salida |
Valor |
| Rango de tensión |
10 ~ 30V programado |
| Precisión del voltaje |
± 1% |
| Precisión actual |
± 1% |
| Tensión de la onda |
150 mV |
| Rango de corriente |
1 ~ 60A programado |
| El poder |
1500W como máximo. |
Aplicación
- Aplicación en el hogar
- Cargador de corriente continua de 10-30 V, cargador de equilibrio para el modelo RC
- Cargador de batería para helicóptero RC.
Ventajas
Dos tecnologías centrales
El cargador de alta potencia y alta eficiencia y la fuente de alimentación adoptanZVS / ZCS y rectificación síncrona realizan un 94% de alta eficiencia, el control de voltaje de salida y corriente por MCU hacen que todos los parámetros de carga puedan programarse.
El BMS de alta precisión adopta un ADC de 12 bits o 16 bits para medir el voltaje de la célula, la corriente de carga y descarga y la temperatura de la batería.
Cargar BMS y Cargador se comunican entre sí, evitar cortar la carga por DCC abierto o relé, esta característica puede ahorrar tiempo de carga y prolongar la vida de la batería,al mismo tiempo no necesitan instalar DCC o relé para cortar la carga cuando cualquier célula alcanza el voltaje más alto.
Perfil de la cartera
CHARGERY es una compañía casi única en el mercado de UAV (modelo RC, drones grandes) y EV (e-bike, e-motocicleta, e-scooter), desarrollamos cargador AC de alta potencia y BMS al mismo tiempo.
Desde 2006, nos centramos en el desarrollo de cargadores de alta potencia (hasta 60A 3000W), cargadores de equilibrio (entrada AC, entrada DC y entrada doble AC / DC) y 800A BMS para hasta 24S baterías LiPo / LiFe / LiTO.
El cargador de carga puede cargar cualquier batería química incluyendo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD y Pb (ácido de plomo, batería VRLA), número de células, carga de corriente,El voltaje final y la corriente final se pueden programar. y darse cuentaprotección contra chispas y polaridad inversa cuando se conecta la batería de alto voltaje al cargador o al inversor (cargador).
Cargar BMS puede manejar hasta 800A carga y descarga de corriente, especialmente diseñado DCC (contador de CC) está incorporado en la sobrecargaCircuito de supresión.
Operación
- Conectar el SMPS a la toma de corriente alterna de 110/220V
- Enciende el interruptor de alimentación
- Ajuste el voltaje de salida presionando el botón SUBE o BAJO.
- Presione el botón SET durante 3 segundos, seleccione Max. configuración de corriente, presione el botón SUBE y BAJO para establecer la corriente de salida máxima. presione SET para terminar.
- Presione el botón START durante 3 segundos, el SMPS se activará, la pantalla LCD mostrará voltaje y corriente, potencia y temperatura.
- Conectar el dispositivo adecuado al SMPS, la tensión de entrada del dispositivo deberá estar comprendida entre 10V y 30V.
- Ajuste fácilmente el voltaje durante el trabajo presionando nuevamente el botón SUBE o BAJO.
- Presione el botón STOP el SMPS terminará la salida, pero la pantalla LCD estará todavía encendida, el consumo de energía será inferior a 1W, apague el interruptor de alimentación, la pantalla LCD estará apagada.

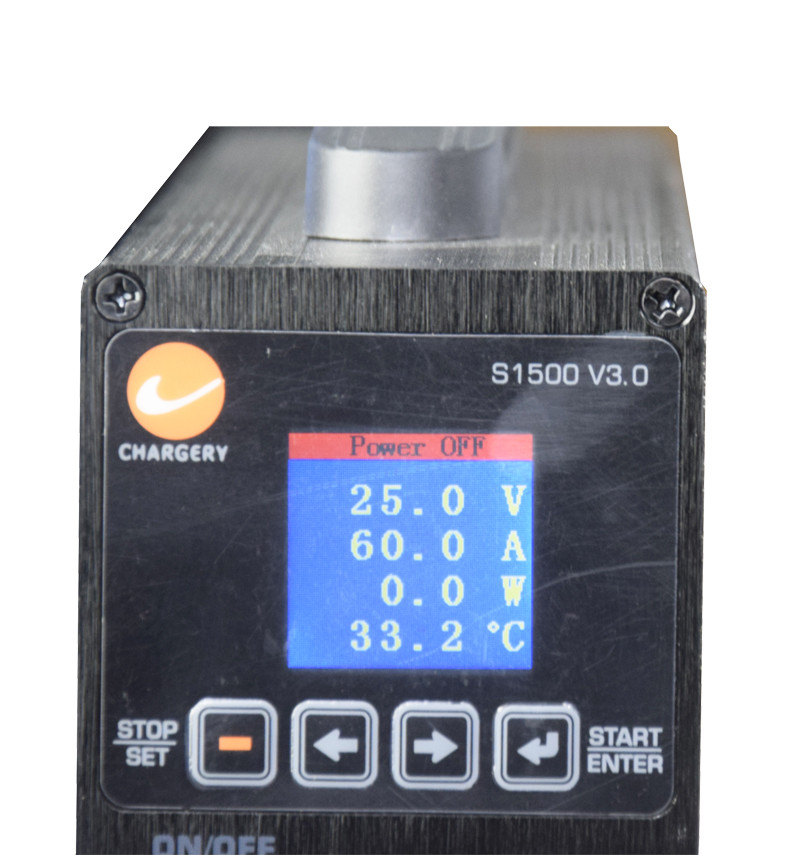

Interfaz de operación
| Configuración del programa |
Enciende después de presionar el botón START |
 |
|
PFC activos
Eficiencia
Paquete
- S1500 Unidad base: 1 pieza
- Cable de alimentación: 1 pieza
- Manual: 1 piezas
- Conector femenino XT-90: 1 pieza
Lista de SMPS relacionada
| Modelo |
Voltado de salida |
Corriente de salida |
Potencia máxima |
Muestra |
| Es el S400 V3.0 |
10V a 30V |
13.5A como mucho. |
400 W |
LED digital |
| S600PLUS V2 es el más rápido.0 |
5 a 26 V |
1 a 25A ajustable |
600 W |
LCD de color |
| S1200 V3.0 |
12V a 24V |
50A al máximo. |
1200 W |
LED digital |
| S1500 V3.0 |
10V a 30V |
1 a 60A ajustable |
Con una potencia de 1500 W |
LCD de color
|
Preguntas frecuentes
¿Puedo obtener una orden de muestra para el SMPS?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden para SMPS?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto SMPS?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?
R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el SMPS no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). la longitud del cable de salida de 1 metro (10AWG) se sugiere, más de 1 metro, afectará la precisión de voltaje y corriente, especialmente a 60A.
