29.4V Cargador de batería para 2V 12V 24V ácido de plomo VRLA AGM E-bike e-motocicleta 1A a 60A ajustable, adecuado para baterías de química múltiple como se muestra a continuación.
| Tipo de batería |
Número de células |
Voltagem de salida en V |
Carga terminal Voltado por celda |
Corriente de carga |
Corriente de carga terminal/A |
Modo de carga |
| - ¿Qué es eso? |
Tipo de producto |
- ¿Qué quieres decir? |
| Lipo |
1S-7S |
10 a 30 |
2.75 |
4.2 |
4.25 |
1.0-60A |
Entre el 5 y el 60% |
Precarga, CC/CV y mantenimiento |
| Los demás: |
1S-7S |
10 a 30 |
2.5 |
4.1 |
4.15 |
| La vida |
1S a 8S |
10 a 30 |
2.0 |
3.65 |
3.7 |
| - ¿ Qué? |
2S-11S |
10 a 30 |
1.5 |
2.7 |
2.7 |
| Pb, VRLA |
2S y 12S |
10 a 30 |
1.75 |
2.4 |
2.5 |
| |
|
|
- tensión delta / mV |
|
|
|
| |
|
|
- ¿Qué es eso? |
Tipo de producto |
- ¿Qué quieres decir? |
|
|
|
| NiMH /NiCd |
Auto. |
10 a 30 V |
100 |
300 |
1000 |
|
|
CC |

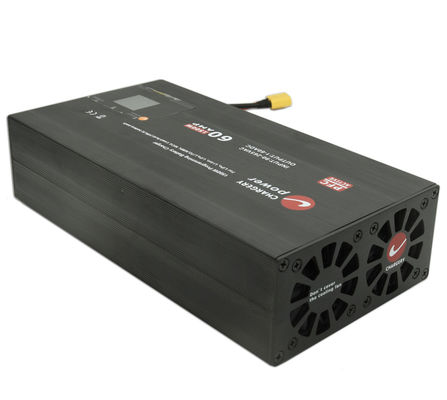

El cargador de baterías C3060 es una solución de carga confiable y de alta calidad diseñada específicamente para sistemas de baterías en vehículos eléctricos.Tiene la capacidad de cargar hasta 8S baterías de litio a 60A y 1500W con entrada AC90V ~ 265V y tiene un tamaño compacto de sólo 68mm.
Se han incorporado tecnologías innovadoras para lograr una eficiencia de hasta el 94%, manteniendo una temperatura interna inferior a 80 °C.El voltaje y la corriente de carga están calibrados con precisión para garantizar unacarga segurapara la batería.

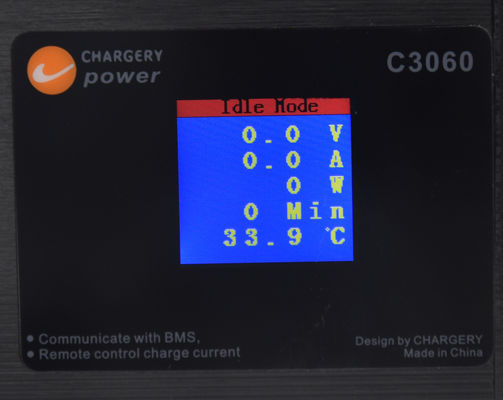

El cargador es capaz de cargar múltiples tipos de baterías químicas, y elParámetros de cargaLa pantalla LCD muestra los datos de la batería y supervisa todo el proceso de carga para garantizar que la batería se carga correctamente.rendimiento óptimo.
El C3060 es una unidad de cargador inteligente multi-chemistry, en primer lugar puede cargar una batería en modo de carga normal.corriente de carga,corriente de extremo,tensión finalpor célula, y otros parámetros cada vez.
En segundo lugar, el cargador dispone de unModo AUTOque carga automáticamente la batería según los parámetros preestablecidos.Este modo es particularmente útil cuando se carga la misma batería repetidamente y es similar al de muchos cargadores tradicionales disponibles en el mercado.
Si habilita la función de recarga de reinicio para elParámetros de carga, el cargador comenzará automáticamente a cargarse de nuevo una vez que el voltaje de la batería disminuya a alrededor del 5% mientras todavía esté conectado al cargador, después de un ciclo de carga completo.Esta función es muy beneficiosa, ya que permite al cargador proporcionar carga flotante paraBaterías Pb(VRLA) o triple carga para las baterías NiMh.
Características
- Control inteligente de la tensión y corriente de salida por microprocesador, calibración del 100% antes de la entrega
- ± 1% de precisión de voltaje y corriente
- PFC activos
- AC 90-265V en todo el mundo: no se necesita ningún interruptor alternativo, operación segura en todo el mundo.
- 2 Ventiladores de enfriamiento inteligentes encendidos y ajustan la velocidad a la temperatura automáticamente
- El ZVS/ZCS y la rectificación síncrona aseguran la máxima eficiencia.
- Conector XT90 puede fluir 60A corriente de carga
- 24 meses de garantía
.
Hay dos modelos disponibles.
| Descripción de la función |
Modelo |
| C3060A |
C03060B: el importe de las pérdidas |
| 1.Control remotocorriente de carga por el dispositivo externo. |
√ |
|
| 2. Comience a cargarse automáticamente (Carga automáticamodo) después de conectarse a la fuente de CA y la batería al cargador |
|
√ |
| 3.Reinicio de la cargacuando el voltaje de la batería cae 5-10% |
|
√ |
| 4.Carga normalmodo, tipo de batería de configuración, número de células y todos los parámetros de carga |
√ |
√ |
| 5.Modo de alimentación, 10-30V ajustable, 1-60A ajustable |
√ |
√ |

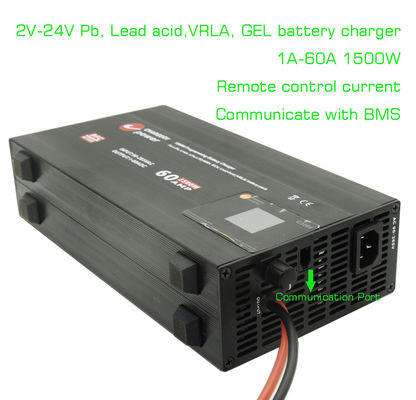

| 6.Comuníquese con el BMS.Corriente de carga controlada por el BMS de carga, evitar cualquier voltaje de la célula de sobrecarga |
√ |
√ |
Especificación
| Parámetro de entrada |
Valor |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Voltagem permitida |
AC90 ~ 265V |
| Frecuencia nominal |
50/60 Hz |
| Frecuencia permitida |
47 ~ 63 Hz |
| Corriente máxima RMS |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Eficiencia |
94% a una carga del 65% y una potencia de 220 Vac |
| PFC activos |
PF> 0,99 a 90 VAC y 100% de carga; PF> 0,97 a 220 VAC y 100% de carga |
| Parámetro de salida |
Valor |
| Rango de tensión como SMPS |
10 ~ 30V programado |
| Precisión del voltaje |
± 1% |
| Rango de corriente como SMPS |
1 ~ 60A programado |
| Precisión actual |
± 1% |
| Voltado de carga |
10-30V ajustable |
| Corriente de carga |
1 a 60A ajustable |
| El poder |
1500W como máximo. |
| Tensión de la onda |
150 mV |
Aplicación
Nuestro cargador tiene una amplia gama de aplicaciones, incluyendo la carga de baterías de fosfato de hierro de litio, baterías de iones de litio, baterías de polímero de litio (LiPO y LiFe), baterías LTO y LiTo,Baterías NCM y LFPEste cargador es adecuado para su uso en varios dispositivos y equipos, incluyendo pero no limitado a herramientas eléctricas, bicicletas eléctricas,motocicletas eléctricas, barredores eléctricos, AGV eléctricos, scooters eléctricos, yates eléctricos, coches de equilibrio, AGV, carretillas elevadoras, drones, helicópteros RC, barcos RC, coches RC, aviones RC, UAV, carros de golf, tablas de surf,los robots, y sistemas de almacenamiento de energía.
Operación
- Conecte el cargador a la toma de corriente alterna de 110/220V
- Conecte la batería al cargador, confirme que la polaridad de conexión es correcta.
- Compruebe la lectura de voltaje en LCD, confirme que está cerca de la batería de voltaje real, si la diferencia es superior a 2V, por favor, compruebe la conexión de la batería.
- Gira el pulsador, elige el tipo de batería
- Establecer los parámetros de carga, incluido el número de células, la corriente de carga, la corriente final, el voltaje final, etc.
- Presiona el botón de la tecla durante 3 segundos, carga comienza a cargar,
- En cualquier momento, presione el botón de botón de nuevo, detener la carga.
- Cuando esté completamente cargado, se mostrará DONE y sonará un pitido durante 10 segundos.
.
Protección
| Tipo de protección |
El valor máximo de protección, operación |
| Protección contra el exceso de tensión |
Más de 2V, deje de cargar. |
| Bajo protección de tensión |
Bajo la configuración de 2V después de la precarga, no cargue |
| Protección por exceso de corriente |
Más de 2A, dejar de cargar. |
| Protección de la potencia de sobrecarga |
Más de 1500 W, deje de cargar. |
| Protección contra el exceso de temperatura |
Sobre la configuración, dejar de cargar |
| Protección contra cortocircuito |
Cortocircuito en salida durante 1 segundo |
| Anti chispa - proteger el terminal de daños |
Conecta la batería al cargador, no ocurren chispas |
| Conexión de la batería al revés |
Cuando la batería está conectada al revés, no muestre voltaje, no cargue,
|
Conectores de corriente alterna y de corriente continua
Los conectores AC y DC se pueden personalizar, lo siguiente es opcional, si no tiene requisitos especiales, le enviaremos un cable AC general con conector AC estándar de acuerdo con su dirección de envío,y el conector predeterminado es XT90 masculino, el conector femenino XT90 se envía juntos, para que pueda extender el cable DC para que coincida con el conector de la batería, la longitud del cable DC debe ser inferior a 1 metro, y 10AWG por lo menos.

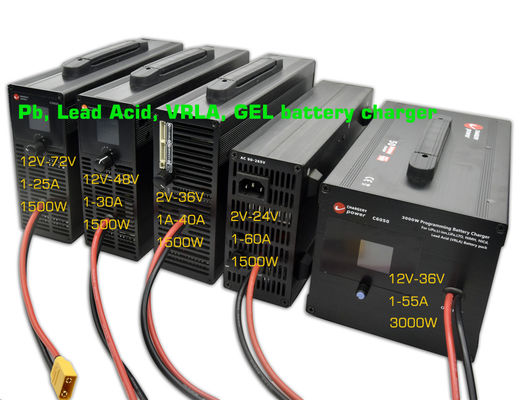

Lista de cargadores relacionados
| Modelo |
Tipo de batería/número de células |
Corriente de carga |
Cargue la potencia máxima. |
Adaptado al BMS |
| C06050 Las pérdidas de crédito |
5S-14S LiFe y otros |
1-55A |
3 000 W |
BMS8T, 16T |
| C3060: el valor de las pérdidas |
1S-8S LiFe y otros |
1-60A |
Con una potencia de 1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe y otros |
1 a 30A |
Con una potencia de 1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe y otros |
1 a 25A |
Con una potencia de 1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe y otros |
1-40A a la entrada de CA |
Con una potencia de 1500 W |
Corriente de equilibrio 1.2A o 2A |
| 0.1-20A a la entrada de corriente continua |
Con una potencia de 1500 W |
Descarga a una potencia de 0,1-40A 100W |
Paquete
- Unidad base del cargador: 1pcs
- Cable de alimentación: 1 pieza
- Conector femenino XT-90: 1 pieza
Preguntas frecuentes
¿Puedo tener una orden de muestra para el cargador?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden de cargador?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto del cargador?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?
R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el cargador no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). se sugiere que la longitud del cable de salida de 1 metro (10AWG), más de 1 metro, afectará la precisión de voltaje y corriente, especialmente a 60A 1500W.
¿Por qué no cargas mi batería?
R: Si la lectura de voltaje de la batería en la pantalla LCD está bajo configuración, o la batería está demasiado descargada, o el conteo de células está mal configurado, o la conexión de la batería se pierde, el cargador no se carga.Así que comprueba la conexión de la batería, primero confirme que la lectura de voltaje en el LCD está cerca del voltaje real de la batería, si no el cargador no se carga, si es así, por favor establezca los parámetros de carga y luego comience a cargar.
¿Puede el cargador comunicarse con otros BMS de marca?
R: Sí, hay un puerto de control en el cargador, para más detalles póngase en contacto con nosotros.
P12. ¿Cómo evitar que cualquier célula se sobrecargue durante la carga?
A1: Adaptado con BMS, BMS corta la carga desconectando el circuito de carga, como desconectar DCC, relé, SSR.
A2: se ajusta con el BMS de carga, el BMS de control de carga de corriente hasta cero. No cortar la carga repetidamente, y guardar DCC, relé, SSR, cualquier interruptor.
P13. ¿Puede el cargador funcionar solo sin BMS?
R: Sí, pero la batería puede estar sobrecargada.
¿Puede el cargador controlar el voltaje de cada célula?
R: No, el cargador monitorea el voltaje total de la batería y la corriente de carga, no puede controlar el voltaje de cada célula, por lo que, con BMS o otra placa de protección, la batería no es segura durante la carga.
P15. ¿Se puede controlar el cargador mediante un dispositivo externo?
R: Sí, el dispositivo externo puede controlar la corriente de carga incluso cortar la carga. es sólo para la versión A.
- ¿Qué quieres?¿El cargador es compatible con la funcionalidad Plug and Play?
R: Sí, si usted pone "carga automática" en ON durante la carga y carga durante más de 1 minuto, el cargador recordará la configuración.se cargará automáticamente utilizando las configuraciones anterioresEste modo se llama modo de carga AUTO, que funciona como un cargador normal o general.
