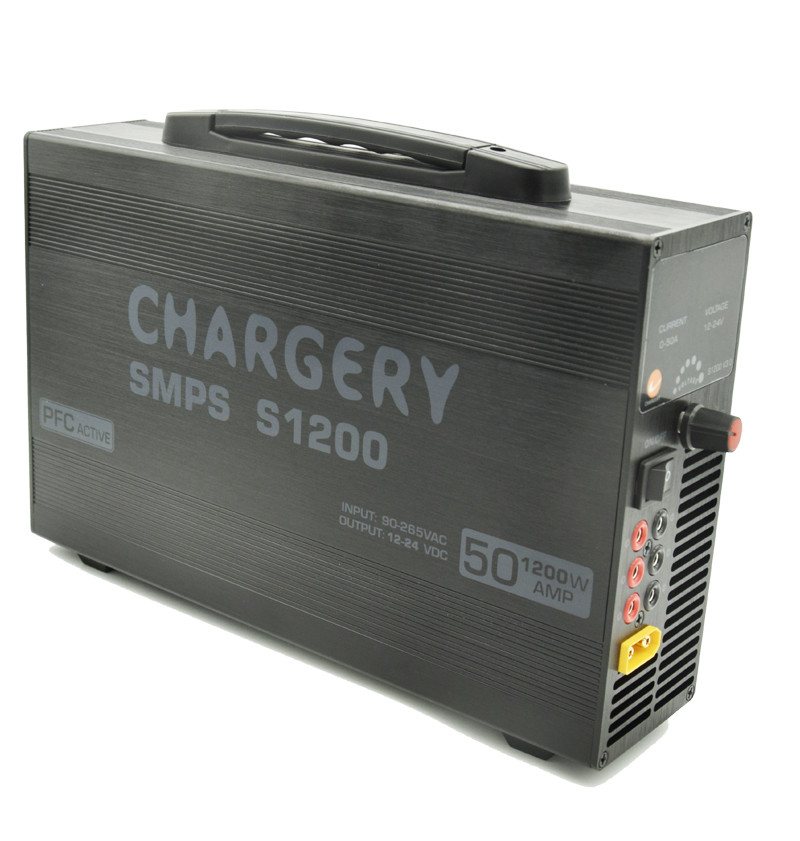

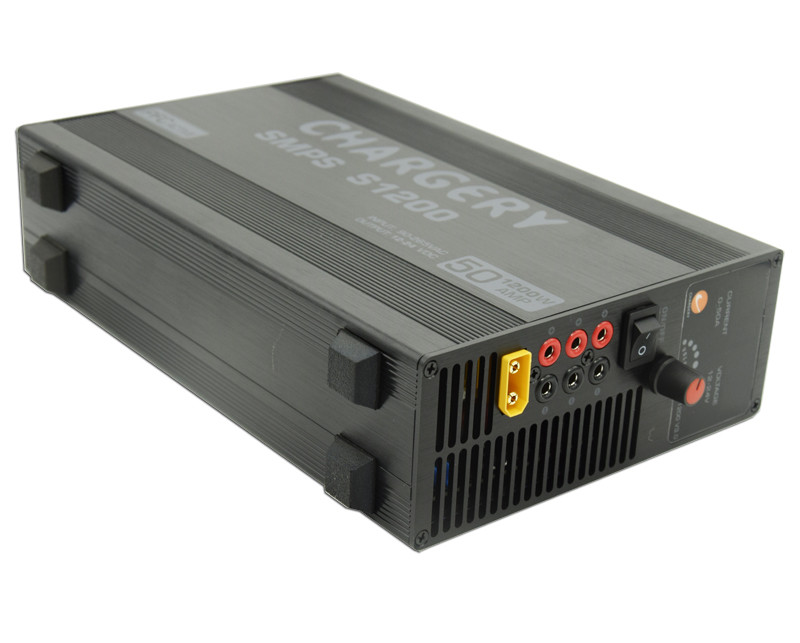

24V 1200W corriente de voltaje ajustable Fuente de alimentación de conmutación Compacto 68mm RC Drones cargador Bajo ruido SMPS 50A 24V
El S1200 es un SMPS programado por PFC que puede entregar una salida de 50A a 12V-24V y 1200W a AC90V~265V, todo dentro de un tamaño compacto.que le permite alcanzar una eficiencia de hasta el 94% manteniendo una temperatura inferior a 80 °CSu diseño es compacto a sólo 68 mm, y funciona con bajo ruido gracias a un ventilador de enfriamiento que se controla por la temperatura.como los electrodomésticos.
Características
- PFC activo: menor corriente de entrada de CA menos interferencia y cumple el Reglamento (CE) no 278/2009 de la Comisión Europea y la versión 2 de Energy Star.0
- AC 90-265V en todo el mundo: no se necesita ningún interruptor alternativo, operación segura en todo el mundo.
- Display LED digital de salida de voltaje y corriente.
- Hasta el 94% de eficiencia de conversión, sólo 68 mm de tamaño.
- Tensión de salida programable de 12 V a 24 V
- Utilice una rectificación sincrónica creativa para lograr una alta eficiencia y un diseño compacto
- Protección contra exceso de corriente, sobre tensión, sobre carga, sobre temperatura y cortocircuito
- Protección contra cortocircuito en salida, más segura y fiable.

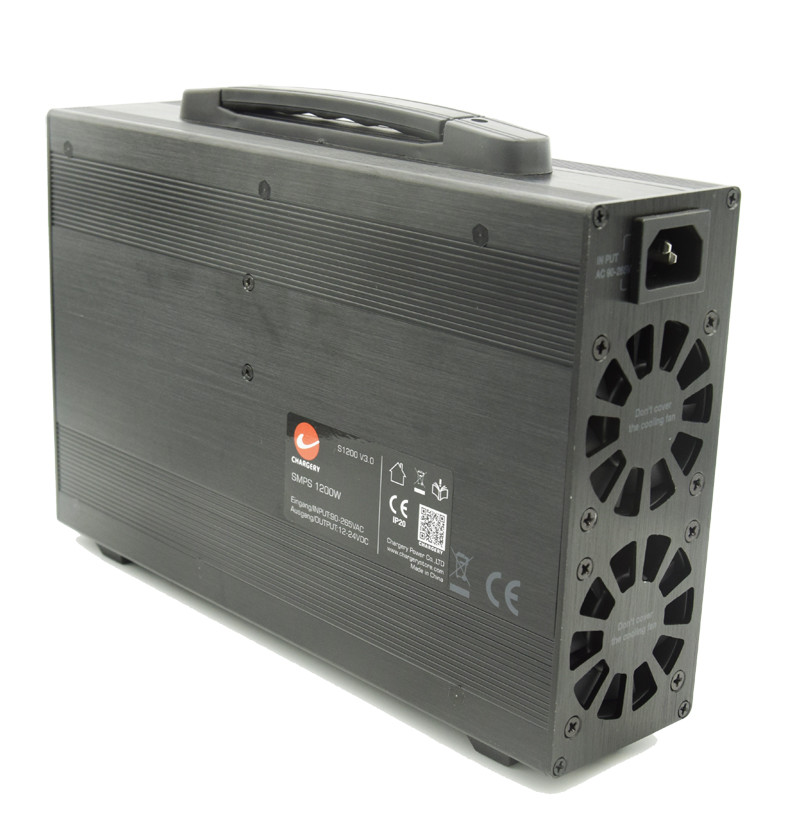

- Bajo ruido 2 Ventiladores de enfriamiento inteligentes encendidos y ajustan la velocidad a la temperatura automáticamente

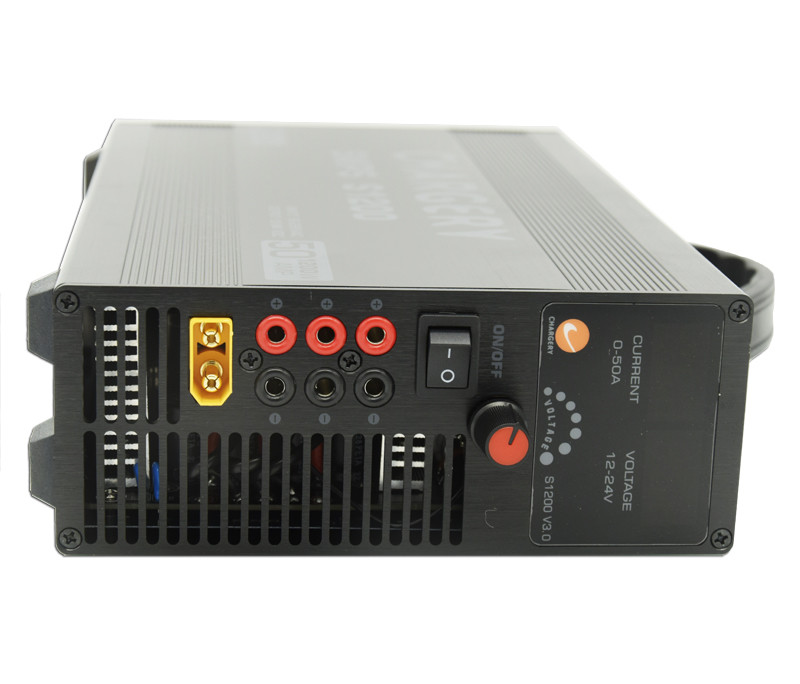

- 4 salidas pueden hacer más cargadores simultáneamente, 3 pares de conector de oro de 4.0 mm hasta 20A cada unosalida, un conector de oro de 4,5 mm (XT-90) hasta 60A
- El ZVS/ZCS y la rectificación síncrona aseguran la máxima eficiencia.
- Tecnología creativa realiza un diseño compacto de 68 mm
- Baja tensión de onda
- Comience con la carga
Especificación
| Parámetro de entrada |
Valor |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Voltagem permitida |
AC90 ~ 265V |
| Frecuencia nominal |
50/60 Hz |
| Frecuencia permitida |
47 ~ 63 Hz |
| Corriente máxima RMS |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Eficiencia |
94% a una carga del 60% y una potencia de 220 Vac |
| PFC activos |
PF> 0,99 a 90 VAC y 100% de carga; PF> 0,97 a 220 VAC y 100% de carga |
| Parámetro de salida |
Valor |
| Rango de tensión |
12 ~ 24 V programados |
| Precisión del voltaje |
± 2% |
| Precisión actual |
± 5 por ciento |
| Tensión de la onda |
150 mV |
| Rango de corriente |
50A al máximo. |
| El poder |
1200W como máximo. |
Aplicación
- Aplicación en el hogar
- Cargador de 12-24 V de corriente continua, cargador de equilibrio para el modelo RC
- Cargador para drones RC.
Operación
- Conectar el SMPS a la toma de corriente alterna de 110/220V
- Enciende el interruptor
- Ajuste el voltaje de salida girando el botón del botón. el LED mostrará voltaje de salida y corriente.
- Conectar el dispositivo adecuado a la S1200, la tensión de entrada del dispositivo debe estar en un rango de 12 V a 24 V.
- Ajuste el voltaje durante el trabajo.
PFC activos
Eficiencia
Paquete
- S1200 Unidad base: 1 pieza
- Cable de alimentación: 1 pieza
- Manual: 1 piezas
- Conector femenino XT-90: 1 pieza
Lista de SMPS relacionada
| Modelo |
Voltado de salida |
Corriente de salida |
Potencia máxima |
Muestra |
| Es el S400 V3.0 |
10V a 30V |
13.5A como mucho. |
400 W |
LED digital |
| S600PLUS V2 es el más rápido.0 |
5 a 26 V |
1 a 25A ajustable |
600 W |
LCD de color |
| S1200 V3.0 |
12V a 24V |
50A al máximo. |
1200 W |
LED digital |
| S1500 V3.0 |
10V a 30V |
1 a 60A ajustable |
Con una potencia de 1500 W |
LCD de color
|
Ventajas
Chargery es el fabricante de suministro de energía más antiguo en el mercado RC, nuestro SMPS puede alimentar todo tipo de cargador RC, cargador de equilibrio perfectamente desde 2006.
Perfil de la cartera
CHARGERY es una compañía casi única en el mercado de UAV (modelo RC, drones grandes) y EV (e-bike, e-motocicleta, e-scooter), desarrollamos cargador AC de alta potencia y BMS al mismo tiempo.
Desde 2006, nos centramos en el desarrollo de cargadores de alta potencia (hasta 60A 3000W), cargadores de equilibrio (entrada AC, entrada DC y entrada doble AC / DC) y 800A BMS para hasta 24S baterías LiPo / LiFe / LiTO.
El cargador de carga puede cargar cualquier batería química incluyendo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD y Pb (ácido de plomo, batería VRLA), número de células, carga de corriente,El voltaje final y la corriente final se pueden programar. y darse cuentaprotección contra chispas y polaridad inversa cuando se conecta la batería de alto voltaje al cargador o al inversor (cargador).
Cargar BMS puede manejar hasta 800A carga y descarga de corriente, especialmente diseñado DCC (contador de CC) está incorporado en la sobrecargaCircuito de supresión.
Preguntas frecuentes
¿Puedo obtener una orden de muestra para SMPS?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden para SMPS?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto SMPS?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en el LED no es precisa?
R: el voltaje y la corriente es muy sensible debido a su pequeño valor, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). la longitud del cable de salida de 1 metro (10AWG) se sugiere, más de 1 metro, afectará la precisión de voltaje y corriente especialmente a 50A.
