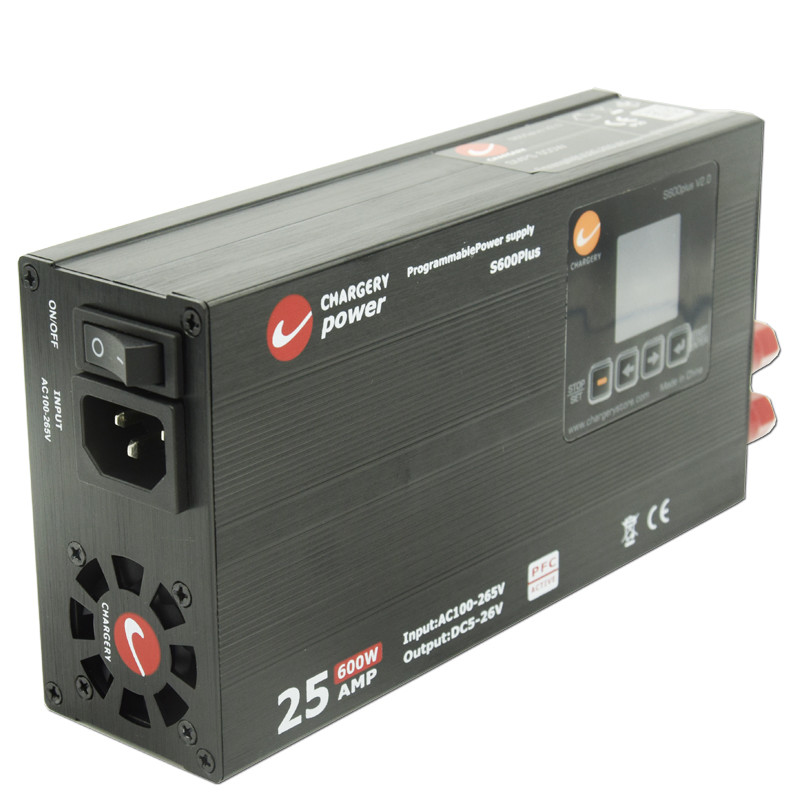

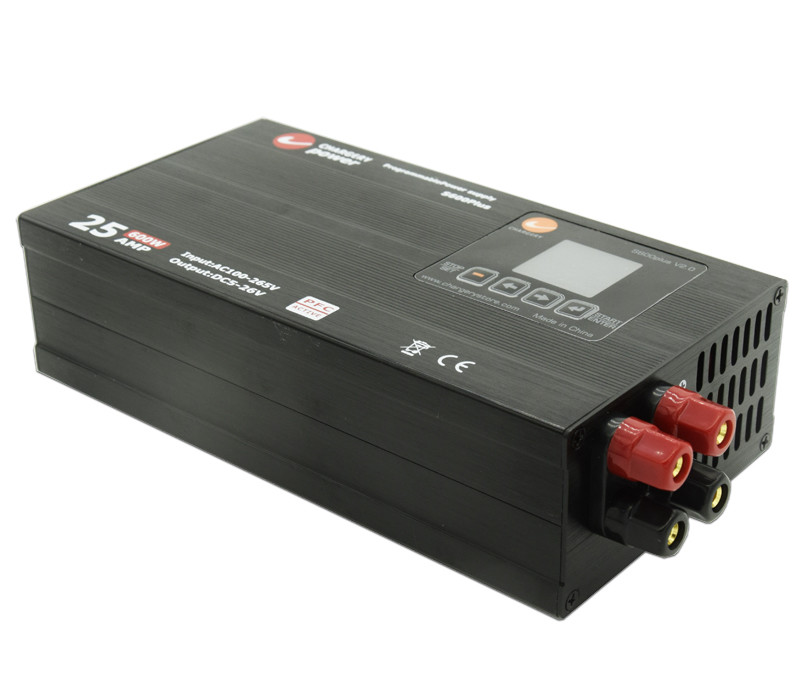

24V 600W corriente de voltaje ajustable Fuente de alimentación de conmutación Compacto 68mm Bajo ruido SMPS 25A 24V
El SMPS es una fuente de alimentación programada por PFC que es capaz de entregar una salida de 25A a 5V-26V y 600W a AC90V ~ 265V, todo dentro de un tamaño compacto.El SMPS utiliza tecnologías innovadoras para alcanzar una eficiencia de hasta el 91%Su diseño es compacto a sólo 55 mm y funciona con bajo ruido, gracias a un ventilador de refrigeración que se controla por la temperatura.
Características
- - ¿ Qué?Control inteligente de la tensión y corriente de salida por microprocesador, calibración del 100% antes de la entrega
- ± 1% de precisión de voltaje y corriente
- PFC activo: menor corriente de entrada de CA menos interferencia y cumple el Reglamento (CE) no 278/2009 de la Comisión Europea y la versión 2 de Energy Star.0
- AC 90-265V en todo el mundo
- Hasta el 90% de la eficiencia de conversión.
- Tensión de salida programable de 5V a 26V
- Corriente de salida programable de 1A a 25A
- La salida de la pantalla LCD TFT de color Voltado, corriente, potencia y temperatura interna en el tiempo.
- 1 Ventiladores de refrigeración inteligentes encendidos en la temperatura automáticamente
- 2 pares de conector de oro de 4,0 mm hasta 25A cada salida
Especificación
| Parámetro de entrada |
Valor |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Voltagem permitida |
AC90 ~ 265V |
| Frecuencia nominal |
50/60 Hz |
| Frecuencia permitida |
47 ~ 63 Hz |
| Corriente máxima RMS |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Eficiencia |
91% a una carga del 60% y una potencia de 220 Vac |
| PFC activos |
PF> 0,99 a 90 VAC y 100% de carga; PF> 0,97 a 220 VAC y 100% de carga |
| Parámetro de salida |
Valor |
| Rango de doble voltaje |
5 ~ 26V programado y salida del puerto USB 5.0V 500mA |
| Precisión del voltaje |
± 1% |
| Precisión actual |
± 1% |
| Tensión de la onda |
200 mV |
| Rango de corriente |
25A como máximo. |
| El poder |
600W máximo. |
Aplicación
- Aplicación en el hogar
- Cargador de 12-24 V de corriente continua, cargador de equilibrio para el modelo RC
- Helicóptero RC, cargador de baterías de aviones RC.
Perfil de la cartera
CHARGERY es una compañía casi única en el mercado de UAV (modelo RC, drones grandes) y EV (e-bike, e-motocicleta, e-scooter), desarrollamos cargador AC de alta potencia y BMS al mismo tiempo.
Desde 2006, nos centramos en el desarrollo de cargadores de alta potencia (hasta 60A 3000W), cargadores de equilibrio (entrada AC, entrada DC y entrada doble AC / DC) y 800A BMS para hasta 24S baterías LiPo / LiFe / LiTO.
El cargador de carga puede cargar cualquier batería química incluyendo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD y Pb (ácido de plomo, batería VRLA), número de células, carga de corriente,El voltaje final y la corriente final se pueden programar. y darse cuentaprotección contra chispas y polaridad inversa cuando se conecta la batería de alto voltaje al cargador o al inversor (cargador).
Cargar BMS puede manejar hasta 800A carga y descarga de corriente, especialmente diseñado DCC (contador de CC) está incorporado en la sobrecargaCircuito de supresión.
Operación
- Conectar el SMPS a la toma de corriente alterna de 110/220V
- Enciende el interruptor de alimentación
- Ajuste el voltaje de salida presionando el botón SUBE o BAJO.
- Presione el botón SET durante 3 segundos, seleccione el ajuste de corriente máxima, presione el botón UP y DOWN para establecer la corriente máxima de salida.
- Presione el botón START durante 3 segundos, el SMPS se activará, la pantalla LCD mostrará voltaje y corriente.
- Conectar el dispositivo adecuado al SMPS, la tensión de entrada del dispositivo deberá estar comprendida entre 5V y 24V.
- Ajuste fácilmente el voltaje durante el trabajo presionando nuevamente el botón SUBE o BAJO.
Interfaz de operación
| Configuración del programa |
Enciende después de presionar el botón START |
 |
|
Mensaje de error
| Información sobre el error |
Descripción |
Muestra |
| Sobre tensión |
Voltado de salida superior a 2V del valor de configuración durante 2 segundos, S600PLUS se apaga automáticamente y se enciende manualmente |
En la página de apagado de energía, se muestra la tensión OVER |
| Sobrecorriente |
Corriente de salida por encima de 2A de configuración durante 2 segundos, S600PLUS apagar automáticamente y encender manualmente |
En la página de apagado, se muestra sobre corriente. |
| Sobre la temperatura |
La temperatura del disipador de calor por encima de 100 °C durante 2 segundos, S600PLUS apagar automáticamente y encender automáticamente |
En la página de apagado de energía, se muestra sobre la temperatura. |
| Cortocircuito |
El voltaje de salida está por debajo de 4V durante 2 segundos y 3 veces repetidamente, S600plus apagar automáticamente y encender manualmente |
En la página de apagado, se muestra el cortocircuito |
PFC activos
Paquete
- Unidad base S600: 1 pieza
- Cable de alimentación: 1 pieza
- Manual: 1 piezas
Lista de SMPS relacionada
| Modelo |
Voltado de salida |
Corriente de salida |
Potencia máxima |
Muestra |
| Es el S400 V3.0 |
10V a 30V |
13.5A como mucho. |
400 W |
LED digital |
| S600PLUS V2 es el más rápido.0 |
5 a 26 V |
1 a 25A ajustable |
600 W |
LCD de color |
| S1200 V3.0 |
12V a 24V |
50A al máximo. |
1200 W |
LED digital |
| S1500 V3.0 |
10V a 30V |
1 a 60A ajustable |
Con una potencia de 1500 W |
LCD de color
|
Preguntas frecuentes
¿Puedo obtener una orden de muestra para SMPS?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden para SMPS?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto SMPS?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?
R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el SMPS no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). la longitud del cable de salida de 1 metro (14AWG) se sugiere, más de 1 metro, afectará la precisión de voltaje y corriente a 25A.
