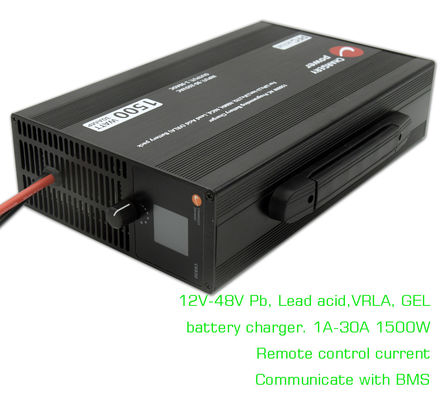

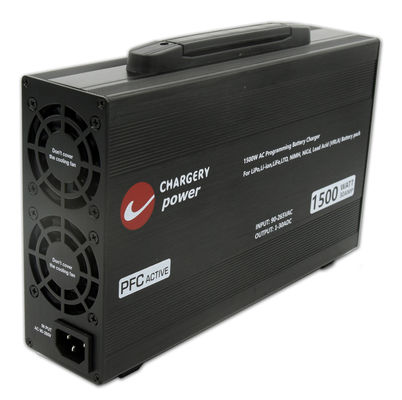

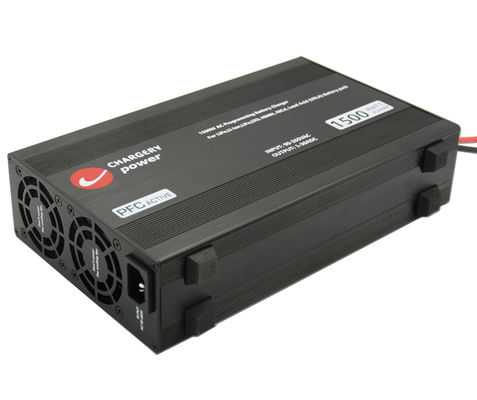

24V 36V 48V Pb VRLA ácido de plomo Cargador de batería SMPS para E-bike e-motocicleta 1A a 30A ajustable
El cargador de baterías C6830B es una solución de carga confiable y de alta calidad, diseñada específicamente para sistemas de baterías en vehículos eléctricos.Con capacidad para cargar hasta 16S baterías de litio a 30A y 1500W a AC90V~265V,
Modo de trabajo
| Modo de trabajo |
Descripción |
Tipo de batería |
| Carga |
el usuario debe seleccionar el tipo de batería, establecer el número de celdas, carga de corriente, corriente final, voltaje final por célula, reinicio de carga y carga automática, 5 fases de carga de la batería a cualquier SOC |
Se utilizará el método de cálculo de las emisiones de gases de efecto invernadero en el ensayo de las emisiones de gases de efecto invernadero. |
| Reinicio de la carga |
Activar Carga de reinicio, cuando la batería baja a 5%, la carga se reinicia |
| Carga automática |
activar Carga automática, no es necesario establecer nada, cuando la batería se conecta al cargador, el cargador comenzará a cargar de acuerdo con la configuración previa automáticamente |
| Carga del control remoto |
corriente de carga, arranque o parada del dispositivo de control externo |
| suministro de energía |
el trabajo como SMPS, PSU, voltaje de salida y corriente se puede establecer |
No conecte ninguna batería al cargador |
Hay dos modelos disponibles.
| Descripción de la función |
Modelo |
| C6830A |
C6830B |
| 1.Control remotocorriente de carga por el dispositivo externo. |
√ |
|
| 2. Comience a cargarse automáticamente (Carga automáticamodo) después de conectarse a la fuente de CA y la batería al cargador |
|
√ |
| 3.Reinicio de la cargacuando el voltaje de la batería cae 5-10% |
|
√ |
| 4.Carga normalmodo, tipo de batería de configuración, número de células y todos los parámetros de carga |
√ |
√ |
| 5.Modo de alimentación, ajustable de 10 a 60 V, ajustable de 5 a 30 A |
√ |
√ |
| 6.Comuníquese con el BMS.Corriente de carga controlada por el BMS de carga, evitar cualquier voltaje de la célula de sobrecarga |
√ |
√ |
Especificación
| Parámetro de entrada |
Valor |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Voltagem permitida |
AC90 ~ 265V |
| Frecuencia nominal |
50/60 Hz |
| Frecuencia permitida |
47 ~ 63 Hz |
| Corriente máxima RMS |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Eficiencia |
94% a una carga del 65% y una potencia de 220 Vac |
| PFC activos |
PF> 0,99 a 90 VAC y 100% de carga; PF> 0,97 a 220 VAC y 100% de carga |
| Parámetro de salida |
Valor |
| Precisión del voltaje |
± 1% |
| Precisión actual |
± 1% |
| Voltado de carga |
Batería de plomo ácido 12V 24V 36V 48V seleccionable |
| Corriente de carga |
1-30A ajustable |
| El poder |
1500W como máximo. |
| Tensión de la onda |
150 mV |
Aplicación
- Aplicación en el hogar
- Batería para bicicletas eléctricas y motocicletas eléctricas
- Batería para motocicletas eléctricas
- El coche eléctrico battey
- Batería para vehículos eléctricos
- Batería de UAV
- Batería para drones
Operación
- Conecte el cargador a la toma de corriente alterna de 110/220V
- Conecte la batería al cargador, confirme que la polaridad de conexión es correcta.
- Compruebe la lectura de voltaje en LCD, confirme que está cerca de la batería de voltaje real, si la diferencia es superior a 2V, por favor, compruebe la conexión de la batería.

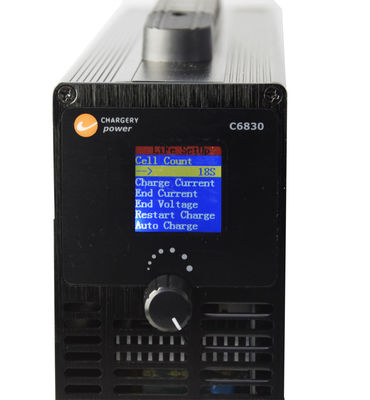

- Gira el pulsador, elige el tipo de batería
- Establecer los parámetros de carga, incluido el número de células, la corriente de carga, la corriente final, el voltaje final, etc.
- Presiona el botón de la tecla durante 3 segundos, carga comienza a cargar,
- En cualquier momento, presione el botón de botón de nuevo, detener la carga.
- Cuando esté completamente cargado, se mostrará DONE y sonará un pitido durante 10 segundos.
Protección
| Tipo de protección |
El valor máximo de protección, operación |
| Protección contra el exceso de tensión |
Más de 2V, deje de cargar. |
| Bajo protección de tensión |
Bajo la configuración de 2V después de la precarga, no cargue |
| Protección por exceso de corriente |
Más de 2A, dejar de cargar. |
| Protección de la potencia de sobrecarga |
Más de 1500 W, deje de cargar. |
| Protección contra el exceso de temperatura |
Sobre la configuración, dejar de cargar |
| Protección contra cortocircuito |
Cortocircuito en salida durante 1 segundo |
| Anti chispa - proteger el terminal de daños |
Conecta la batería al cargador, no ocurren chispas |
| Conexión de la batería al revés |
Cuando la batería está conectada al revés, no muestre voltaje, no cargue,
|
Conectores de corriente alterna y de corriente continua
Los conectores AC y DC se pueden personalizar, lo siguiente es opcional, si no tiene requisitos especiales, le enviaremos un cable AC general con conector AC estándar de acuerdo con su dirección de envío,y el conector predeterminado es XT90 masculino, el conector femenino XT90 se envía juntos, para que pueda extender el cable DC para que coincida con el conector de la batería, la longitud del cable DC debe ser inferior a 1 metro, y 14AWG por lo menos.
Paquete
- Unidad base del cargador: 1pcs
- Cable de alimentación: 1 pieza
- Conector femenino XT-90: 1 pieza
Lista de cargadores relacionados
| Modelo |
Tipo de batería/número de células |
Corriente de carga |
Cargue la potencia máxima. |
Adaptado al BMS |
| C06050 Las pérdidas de crédito |
5S-14S LiFe y otros |
1-55A |
3 000 W |
BMS8T, 16T |
| C3060: el valor de las pérdidas |
1S-8S LiFe y otros |
1-60A |
Con una potencia de 1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe y otros |
1 a 30A |
Con una potencia de 1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe y otros |
1 a 25A |
Con una potencia de 1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe y otros |
1-40A a la entrada de CA |
Con una potencia de 1500 W |
Corriente de equilibrio 1.2A o 2A |
| 0.1-20A a la entrada de corriente continua |
Con una potencia de 1500 W |
Descarga a una potencia de 0,1-40A 100W
|
Preguntas frecuentes
¿Puedo tener una orden de muestra para el cargador?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden de cargador?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto del cargador?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?
R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el cargador no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). la longitud del cable de salida de 1 metro (10AWG) se sugiere, más de 1 metro, afectará la precisión de voltaje y corriente especialmente a 30A 1500W.
¿Por qué no cargas mi batería?
R: Si la lectura de voltaje de la batería en la pantalla LCD está bajo configuración, o la batería está demasiado descargada, o el conteo de células está mal configurado, o la conexión de la batería se pierde, el cargador no se carga.Así que comprueba la conexión de la batería, primero confirme que la lectura de voltaje en el LCD está cerca del voltaje real de la batería, si no el cargador no se carga, si es así, por favor establezca los parámetros de carga y luego comience a cargar.
¿Puede el cargador comunicarse con otros BMS de marca?
R: Sí, hay un puerto de control en el cargador, para más detalles póngase en contacto con nosotros.
P12. ¿Cómo evitar que cualquier célula se sobrecargue durante la carga?
A1: Adaptado con BMS, BMS corta la carga desconectando el circuito de carga, como desconectar DCC, relé, SSR.
A2: se ajusta con el BMS de carga, el BMS de control de carga de corriente hasta cero. No cortar la carga repetidamente, y guardar DCC, relé, SSR, cualquier interruptor.
P13. ¿Puede el cargador funcionar solo sin BMS?
R: Sí, pero la batería puede estar sobrecargada.
¿Puede el cargador controlar el voltaje de cada célula?
R: No, el cargador monitorea el voltaje total de la batería y la corriente de carga, no puede controlar el voltaje de cada célula, por lo que, con BMS o otra placa de protección, la batería no es segura durante la carga.
P15. ¿Se puede controlar el cargador mediante un dispositivo externo?
R: Sí, el dispositivo externo puede controlar la corriente de carga incluso cortar la carga. es sólo para la versión A.
- ¿Qué quieres?¿El cargador es compatible con la funcionalidad Plug and Play?
R: Sí, si usted pone "carga automática" en ON durante la carga y carga durante más de 1 minuto, el cargador recordará la configuración.se cargará automáticamente utilizando las configuraciones anterioresEste modo se llama modo de carga AUTO, que funciona como un cargador normal o general.
Ventaja de la empresa
Dos tecnologías centrales
El cargador y la fuente de alimentación con alta potencia y alta eficiencia utilizan ZVS/ZCS yRectificación sincrónicapara alcanzar el 94%alta eficienciaEl MCU controla el voltaje de salida y la corriente, permitiendo a todos losParámetros de cargapara ser programado.
El BMS tiene una alta precisión y mide el voltaje de la célula, la corriente de carga y descarga y la temperatura de la batería utilizando un ADC de 12 o 16 bits.
BMS y Charger se comunican entre sí, eliminando la necesidad de cortar la carga a través de Open DCC o relé.tiempo de cargayProlonga la duración de la batería, sin necesidad de instalar DCC o relé para cortar la carga cuando una celda alcanza su voltaje más alto.
Perfil de la cartera
CHARGERY es una empresa que es casi única en el mercado de UAV (modelo RC, drones grandes) y EV (bicicleta eléctrica, motocicleta eléctrica, scooter eléctrico). Hemos desarrollado cargadores AC de alta potencia y unidades BMS simultáneamente.
Desde 2006, nos hemos centrado en el desarrollo de cargadores de alta potencia (hasta 60A 3000W),cargadores de equilibrio(entrada CA, entrada CC y entrada doble CA/CC) y unidades BMS de 800 A para baterías LiPo/LiFe/LiTO de hasta 24 S.
Los cargadores de carga pueden cargar cualquier tipo de batería química, incluyendo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD y Pb (ácido de plomo, batería VRLA).corriente de carga,tensión final, ycorriente de extremotodos pueden ser programados, y los cargadores cuentan con anti chispa yProtección de polaridad inversacuando las baterías de alto voltaje estén conectadas al cargador o al inversor/cargador.
Las unidades BMS de carga pueden manejar hasta 800A de carga ycorriente de descarga, con un diseño especialContactor de corriente continua(DCC) que incluye un circuito de supresión de sobretensiones.
