51.1V 3000W 14S cargador de batería LFP LiFe para el sistema de almacenamiento de energía de la motocicleta eléctrica 55A, adecuado para baterías de química múltiple como se muestra a continuación.
| Tipo de batería |
Número de células |
Voltagem de salida en V |
Carga terminal Voltado por celda |
Corriente de carga |
Corriente de carga terminal/A |
Modo de carga |
| - ¿Qué es eso? |
Tipo de producto |
- ¿Qué quieres decir? |
| Lipo |
4S-13S |
10 a 55 años |
2.75 |
4.2 |
4.25 |
1.0-55A |
Entre el 5 y el 60% |
Precarga, CC/CV y mantenimiento |
| Los demás: |
4S-13S |
10 a 55 años |
2.5 |
4.1 |
4.15 |
| La vida |
5S-14S |
10 a 55 años |
2.0 |
3.65 |
3.7 |
| - ¿ Qué? |
7S-20S |
10 a 55 años |
1.5 |
2.7 |
2.7 |
| Pb |
6S-22S |
10 a 55 años |
1.75 |
2.4 |
2.5 |
| |
|
|
- tensión delta / mV |
|
|
|
| |
|
|
- ¿Qué es eso? |
Tipo de producto |
- ¿Qué quieres decir? |
|
|
|
| NiMH /NiCd |
Auto. |
10 a 55 años |
150 |
300 |
1000 |
|
|
CC |

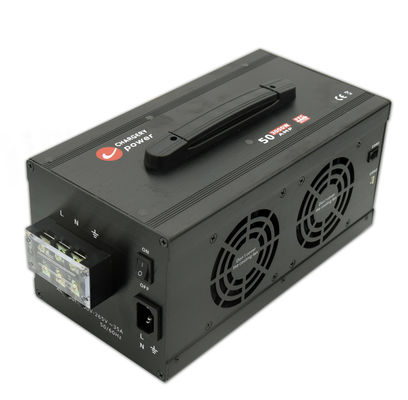

El cargador de baterías C6050 está diseñado específicamente para proporcionar una carga confiable y de alta calidad para los sistemas de baterías en vehículos de propulsión eléctrica.Es un cargador de alta eficiencia que puede funcionar en un amplio rango de voltaje de entrada, que ofrece una potencia de 3000W a AC90V~265V manteniendo un tamaño compacto.
El cargador es capaz de cargar múltiples tipos de baterías químicas, yParámetros de cargaLa pantalla LCD muestra los datos de la batería y supervisa el proceso de carga total.
Características
El cargador de bateríasC06050 Las pérdidas de créditoes una solución de carga avanzada diseñada específicamente para sistemas fotovoltaicos, que cuenta con corriente de carga de control remoto y funcionalidad de carga automática.
El control inteligente del voltaje y la corriente de salida se logra mediante un microprocesador que se somete a una calibración del 100% antes de la entrega para una precisión del ± 1% en voltaje y corriente.El cargador también cuenta conPFC activos, lo que resulta en una reducción deCorriente de entrada de CAy menos interferencia, al mismo tiempo que se ajusta aReglamento de la Comisión EuropeaNo 278/2009 yEstrella de la energíaVersión 2.0.
AC 90-265V en todo el mundo elimina la necesidad de cualquier interruptor alternativo, garantizando un funcionamiento seguro y confiable en todo el mundo.menos de 1 W en modo inactivo y de espera, mejora aún más su eficacia.
El cargador tiene una eficiencia de conversión de hasta el 94%.tensión de salida programablede 12 V a 55 V ycorriente de salida programableEl LCD de color TFT muestra en tiempo real el voltaje de salida, la corriente, la potencia y la temperatura interna.
Las características de seguridad incluyen sobrecorriente, sobrevoltaje, sobrecarga, sobre temperatura y protección contra cortocircuito en la salida, lo que hace que el cargador sea más seguro y confiable.

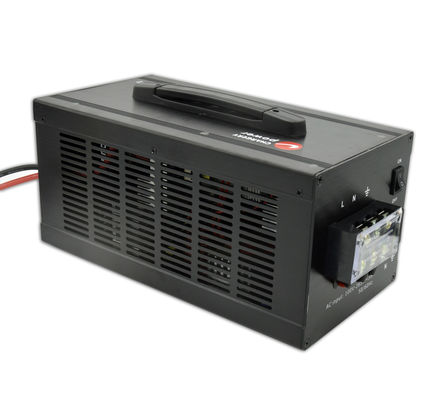

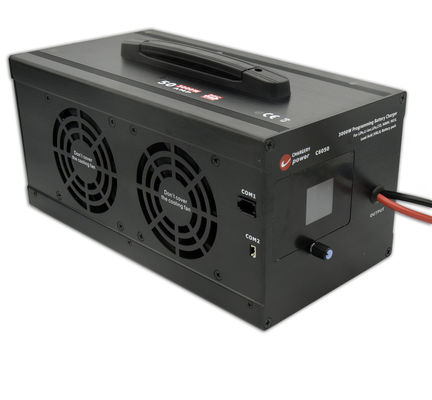

El cargador tiene dosventiladores de refrigeración inteligentesque se encienden y ajustan la velocidad automáticamente según la temperatura.
Hay dos modelos disponibles.
| Descripción de la función |
Modelo |
| C6050A |
C06050B: Las pérdidas de crédito |
| 1.Control remotocorriente de carga por el dispositivo externo. |
√ |
|
| 2. Comience a cargarse automáticamente (Carga automáticamodo) después de conectarse a la fuente de CA y la batería al cargador |
|
√ |
| 3.Reinicio de la cargacuando el voltaje de la batería cae 5-10% |
|
√ |
| 4.Carga normalmodo, tipo de batería de configuración, número de células y todos los parámetros de carga |
√ |
√ |
| 5.Modo SMPS, 12-55V ajustable, 1-55A ajustable |
√ |
√ |
| 6.Comuníquese con el BMS.Corriente de carga controlada por el BMS de carga, evitar cualquier voltaje de la célula de sobrecarga |
√ |
√ |
Especificación
| Parámetro de entrada |
Valor |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Voltagem permitida |
AC90 ~ 265V |
| Frecuencia nominal |
50/60 Hz |
| Frecuencia permitida |
47 ~ 63 Hz |
| Corriente máxima RMS |
Las emisiones de gases de efecto invernadero de los motores de combustión renovable deberán ser iguales a las emisiones de gases de efecto invernadero de los motores de combustión renovable. |
| Eficiencia |
94% a una carga del 65% y una potencia de 220 Vac |
| PFC activos |
PF> 0,99 a 90 VAC y 100% de carga; PF> 0,97 a 220 VAC y 100% de carga |
| Parámetro de salida |
Valor |
| Rango de tensión como SMPS |
12 ~ 55V programados |
| Precisión del voltaje |
± 1% |
| Rango de corriente como SMPS |
1 ~ 55A programado |
| Precisión actual |
± 1% |
| Voltado de carga |
10-55V ajustable |
| Corriente de carga |
1-55A ajustable |
| El poder |
3000 W hasta el máximo. |
| Tensión de la onda |
180 mV |
Aplicación
- Aplicación en el hogar
- Batería para bicicletas eléctricas y motocicletas eléctricas
- Batería para motocicletas eléctricas
- El coche eléctrico battey
- Batería para vehículos eléctricos
- Batería de UAV
- Batería para drones
Operación
- Conecte el cargador a la toma de corriente alterna de 110/220V
- Conecte la batería al cargador, confirme que la polaridad de conexión es correcta.

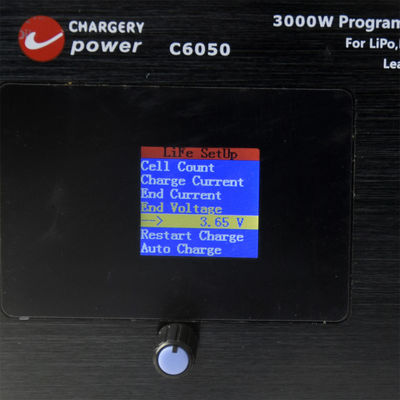

- Compruebe la lectura de voltaje en LCD, confirme que está cerca de la batería de voltaje real, si la diferencia es superior a 2V, por favor, compruebe la conexión de la batería.
- Gira el pulsador, elige el tipo de batería
- Establecer los parámetros de carga, incluido el número de células, la corriente de carga, la corriente final, el voltaje final, etc.
- Presiona el botón de la tecla durante 3 segundos, carga comienza a cargar,
- En cualquier momento, presione el botón de botón de nuevo, detener la carga.
- Cuando esté completamente cargado, se mostrará DONE y sonará un pitido durante 10 segundos.
Protección
| Tipo de protección |
El valor máximo de protección, operación |
| Protección contra el exceso de tensión |
Más de 2V, deje de cargar. |
| Bajo protección de tensión |
Bajo la configuración de 2V después de la precarga, no cargue |
| Protección por exceso de corriente |
Más de 2A, dejar de cargar. |
| Protección de la potencia de sobrecarga |
Más de 3050W, deje de cargar. |
| Protección contra el exceso de temperatura |
Sobre la configuración, dejar de cargar |
| Protección contra cortocircuito |
Cortocircuito en salida durante 1 segundo |
| Anti chispa - proteger el terminal de daños |
Conecta la batería al cargador, no ocurren chispas |
| Conexión de la batería al revés |
Cuando la batería está conectada al revés, no muestre voltaje, no cargue,
|
El cargador está equipado con BMS16T, o BMS16P que es el sistema de gestión de la batería, puede controlar cada voltaje de la célula, voltaje de la batería, carga y descarga de corriente,temperatura de la batería y la impedancia de cada celda en el paquete de baterías de 8S a 16S.
Corriente de carga del mando a distancia
Por favor, vea el video de la operación enEl objetivo de la medida es reducir el riesgo de incidencia de la enfermedad.

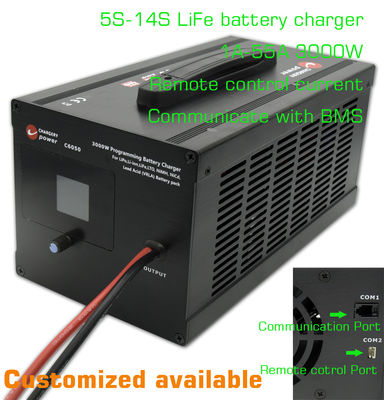

COM1:conectarse a Chargery BMS, la corriente de carga será controlada por BMS cuando cualquier voltaje de la célula alcance OVP.
COM2:La corriente de carga puede ser controlada por señal remota. La señal debe ser 1KHz 5V o onda cuadrada 3.3V.
Lista de cargadores relacionados
| Modelo |
Tipo de batería/número de células |
Corriente de carga |
Cargue la potencia máxima. |
Adaptado al BMS |
| C06050 Las pérdidas de crédito |
5S-14S LiFe y otros |
1-55A |
3 000 W |
BMS8T, 16T |
| C3060: el valor de las pérdidas |
1S-8S LiFe y otros |
1-60A |
Con una potencia de 1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe y otros |
1 a 30A |
Con una potencia de 1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe y otros |
1 a 25A |
Con una potencia de 1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe y otros |
1-40A a la entrada de CA |
Con una potencia de 1500 W |
Corriente de equilibrio 1.2A o 2A |
| 0.1-20A a la entrada de corriente continua |
Con una potencia de 1500 W |
Descarga a una potencia de 0,1-40A 100W |
Paquete
- Unidad base del cargador: 1pcs
- Cable de alimentación: 1 pieza
- Conector femenino XT-90: 1 pieza
Preguntas frecuentes
¿Puedo tener una orden de muestra para el cargador?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden de cargador?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto del cargador?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?
R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el cargador no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). se sugiere que la longitud del cable de salida de 1 metro (10AWG), más de 1 metro, afectará la precisión de voltaje y corriente, especialmente a 60A 1500W.
¿Por qué no cargas mi batería?
R: Si la lectura de voltaje de la batería en la pantalla LCD está bajo configuración, o la batería está demasiado descargada, o el conteo de células está mal configurado, o la conexión de la batería se pierde, el cargador no se carga.Así que comprueba la conexión de la batería, primero confirme que la lectura de voltaje en el LCD está cerca del voltaje real de la batería, si no el cargador no se carga, si es así, por favor establezca los parámetros de carga y luego comience a cargar.
¿Puede el cargador comunicarse con otros BMS de marca?
R: Sí, hay un puerto de control en el cargador, para más detalles póngase en contacto con nosotros.
P12. ¿Cómo evitar que cualquier célula se sobrecargue durante la carga?
A1: Adaptado con BMS, BMS corta la carga desconectando el circuito de carga, como desconectar DCC, relé, SSR.
A2: se ajusta con el BMS de carga, el BMS de control de carga de corriente hasta cero. No cortar la carga repetidamente, y guardar DCC, relé, SSR, cualquier interruptor.
P13. ¿Puede el cargador funcionar solo sin BMS?
R: Sí, pero la batería puede estar sobrecargada.
¿Puede el cargador controlar el voltaje de cada célula?
R: No, el cargador monitorea el voltaje total de la batería y la corriente de carga, no puede controlar el voltaje de cada célula, por lo que, con BMS o otra placa de protección, la batería no es segura durante la carga.
P15. ¿Se puede controlar el cargador mediante un dispositivo externo?
R: Sí, el dispositivo externo puede controlar la corriente de carga incluso cortar la carga. es sólo para la versión A.
- ¿Qué quieres?¿El cargador es compatible con la funcionalidad Plug and Play?
R: Sí, si usted pone "carga automática" en ON durante la carga y carga durante más de 1 minuto, el cargador recordará la configuración.se cargará automáticamente utilizando las configuraciones anterioresEste modo se llama modo de carga AUTO, que funciona como un cargador normal o general.
