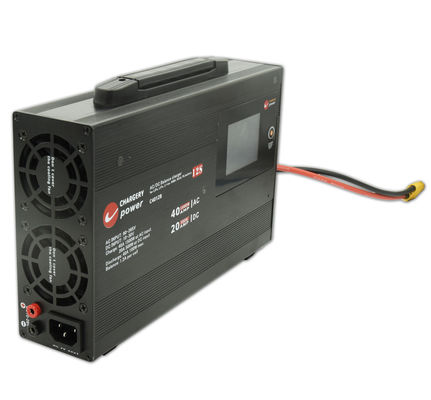

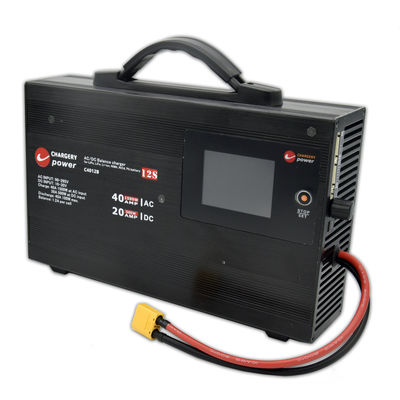

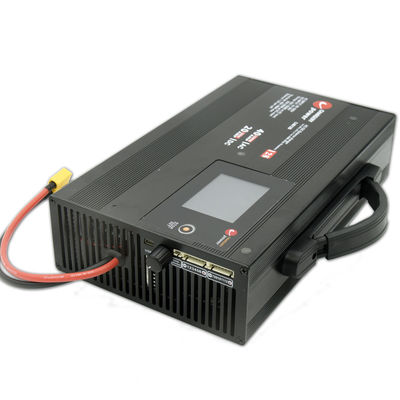

5V 12V 24V 36V 48V 1500W corriente de voltaje ajustable SMPS PSU 1A-40A
El C4012B no es simplemente un cargador, descargador, balanceador, sino también una unidad SMPS (PSU, fuente de alimentación), cuando se trabaja en modo de alimentación, puede producir hasta 1500W en todo el mundo, con voltaje de entrada de CA,el voltaje de salida osciló entre 5-50V ajustable, la corriente de salida se puede establecer 5-40A.
El SMPS (Switched-Mode Power Supply) es una central eléctrica potente y confiable que ha sido calibrada antes del envío para garantizar la precisión del voltaje y la corriente de salida.Este proceso de calibración garantiza que el SMPS pueda aplicarse a una gama de dispositivos eléctricos, incluidos los que requieren potencia de 5V, 12V, 24V, 36V y 48V.
El SMPS está diseñado para ser pequeño y compacto, por lo que es una opción ideal para aplicaciones donde el espacio es limitado.proporcionando energía constante y estable a sus dispositivos.
El voltaje de salida y la corriente se controlan y ajustan cuidadosamente durante el proceso de calibración, asegurando que el SMPS entregue la cantidad exacta de potencia requerida por sus dispositivos.Esto lo convierte en una opción ideal para aplicaciones en las quesuministro de energía precisoes crítico.
Además de su precisión y confiabilidad, el SMPS también es altamente legible, con lecturas claras y fáciles de entender de corriente, voltaje y potencia en LCD.Esto hace que sea fácil de controlar la salida de energía y asegurarse de que sus dispositivos están recibiendo la cantidad correcta de energía.
En general, el SMPS es una central eléctrica potente, fiable y versátil que es ideal para una amplia gama de aplicaciones.y legibilidad lo convierten en una herramienta esencial para cualquiera que necesite alimentar dispositivos eléctricos con precisión y consistencia.
El Chargery C4012B está equipado con tecnología avanzada de conversión DC/DC sincrónica buck-boost, lo que resulta en un circuito de conversión de potencia de alta potencia, alta corriente y alto rendimiento.
La pantalla LCD TFT del cargador proporciona una gran cantidad de información, incluyendo corriente, voltaje, potencia, capacidad, tiempo,estado de trabajo, temperatura, y más. También apoyaactualizaciones de programas de firmwarea través del puerto USB.
Con funcionamiento mundial AC 90-265V, el cargador / SMPS elimina la necesidad de cualquier interruptor alternativo, asegurando un funcionamiento seguro y confiable en todo el mundo.El consumo de energía del cargador es inferior a 1W cuando no se realiza ningún programa en modo de entrada CA.
El cargador estáeficiencia de conversiónEs de hasta 94% en modo de entrada CA y 96% en modo de entrada CC.ventiladores de refrigeración inteligentesque se encienden automáticamente en función de la temperatura y emplean ZVS/ZCS yRectificación sincrónicapara una máxima eficiencia.
Bloqueo
Protección
Cuando se conecta el dispositivo a una batería, hay numerosas características nuevas que pueden proteger la batería de daños. Sin embargo, cuando se opera en modo SMPS, el dispositivo ofrece las siguientes protecciones:
- Protección contra el exceso de tensión
- Protección contra la sobrecorriente
- Protección contra exceso de potencia
- Protección contra el exceso de temperatura
- Protección contra cortocircuito
Certificación
El cargador está homologado por la CE y cumple con:Directiva EMCel Reglamento (UE) n.o 182/2011 del Parlamento Europeo y del Consejo,
Operación
- Conectar el cargador a la toma de corriente alterna o toma de corriente continua
- Conecte su dispositivo a él
- Elige el modo de alimentación
- Voltado y corriente de salida ajustados
- Empieza a operar.
Manual de trabajo
El manual del producto C4012B V1.30
El video
Lo siguiente es cargar la batería 12S LTO con el cargador.
Por favor mira el video de la carga.
Paquete
- Unidad de carga: 1 pieza
- Cable de alimentación para CC: 1pcs, cable AWG14, longitud de 600mm con conector masculino de oro de 4mm
- Cable de alimentación para CA: 1 pieza, cable AWG14, longitud 1500 mm
- Línea de datos USB: 1 pieza
- Cables de detección de temperatura: 1 pieza
- El cable del adaptador: 2pcs, conecta el cargador a la placa del adaptador
- Tarjeta del adaptador: 2 piezas
- XT-90 conector femenino: 1 piezas
Puerto de salida, el puerto principal es para conectar la batería o su dispositivo DC.
Aplicación
- Aplicación en el hogar
- Cargador de baterías para bicicletas eléctricas.
- Cargador de baterías para motocicletas eléctricas
- Cargador de baterías para drones
- Cargador de baterías para vehículos aéreos no tripulados (UAV);
- Cargador de baterías de drones no tripulados
- Sistema de PEV
- Sistema BMS
- Pruebas de baterías
Lista de cargadores relacionados
| Modelo |
Tipo de batería/número de células |
Corriente de carga |
Cargue la potencia máxima. |
Adaptado al BMS |
| C06050 Las pérdidas de crédito |
5S-14S LiFe y otros |
1-55A |
3 000 W |
BMS8T, 16T |
| C3060: el valor de las pérdidas |
1S-8S LiFe y otros |
1-60A |
Con una potencia de 1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe y otros |
1 a 30A |
Con una potencia de 1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe y otros |
1 a 25A |
Con una potencia de 1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe y otros |
1-40A a la entrada de CA |
Con una potencia de 1500 W |
Corriente de equilibrio 1.2A o 2A |
| 0.1-20A a la entrada de corriente continua |
Con una potencia de 1500 W |
Descarga a una potencia de 0,1-40A 100W |
Preguntas frecuentes
¿Puedo tener una orden de muestra para el cargador?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para pedidos OEM?
R: Bajo MOQ, 1pc para el control de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con una orden de cargador?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto del cargador?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2 años de garantía a nuestros productos.
P8. ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?
R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el cargador no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). la longitud del cable de salida de 1 metro (10AWG) se sugiere, más de 1 metro, afectará la precisión de voltaje y corriente especialmente a 40A 1500W.
¿Por qué no cargas mi batería?
R: si la lectura del voltaje de la batería en la pantalla LCD bajo configuración, o la batería está demasiado descargada, o la suma del voltaje de la celda no es igual al voltaje de la batería en el puerto de carga, como la pérdida de la conexión de la batería,el cargador no se carga. así que compruebe la conexión de la batería y la conexión del cable de balance de la célula, primero confirme la lectura de voltaje en el LCD está cerca de voltaje real de la batería, si no el cargador no se carga
.
¿Puede el cargador comunicarse con el BMS?
R: No
P12. ¿Cómo evitar que cualquier célula se sobrecargue durante la carga?
A1: conecte el conector de equilibrio al cargador y elija el modo de carga de equilibrio. el cargador controlará y equilibrará el voltaje de cada célula durante la carga.
P13. ¿Puede el cargador funcionar solo sin BMS?
R: sí, el cargador puede cargar solo, el equilibrio solo, la descarga sola, la carga de equilibrio solo, cuando la carga sola, no necesita conectar el conector de equilibrio de la batería al cargador,Pero el celular puede estar sobrecargado..
¿Puede el cargador controlar el voltaje de cada célula?
R: Sí, monitorizar y equilibrar el voltaje de cada celda durante la carga, descarga o cuando la batería no esté en uso.
¿Puede el cargador funcionar como SMPS?
R: Sí, en el menú seleccione "alimentador", la unidad puede funcionar como SMPS. el voltaje de salida y la corriente se pueden configurar. en modo de alimentación, no conecte ninguna batería al cargador.
Sin embargo, al cargar una batería, la unidad solo debe funcionar como cargador y no como SMPS.
P16. En el modo de suministro de energía (SMPS), ¿por qué no se puede conectar el cargador a la batería y cargar la batería?
R: Puede funcionar, pero no es seguro.
Las fuentes de alimentación de modo conmutado (SMPS) y los cargadores son dos tipos diferentes de dispositivos que tienen funciones y aplicaciones diferentes.
Un SMPS es una fuente de alimentación que convierte eficientemente la energía eléctrica de una forma a otra, generalmente de CA a CC.Los SMPS se utilizan ampliamente en dispositivos electrónicos para convertir el voltaje y proporcionar unLos SMPS se utilizan comúnmente en computadoras, televisores, equipos de audio y otros dispositivos electrónicos.
Por otro lado, un cargador es un dispositivo que utiliza energía eléctrica para cargar una batería u otro dispositivo de almacenamiento de energía.Los cargadores están diseñados para proporcionar un voltaje y una corriente específicos a la bateríaLos cargadores se utilizan comúnmente en vehículos eléctricos, teléfonos inteligentes, computadoras portátiles y otros dispositivos portátiles.
En resumen, los SMPS son fuentes de alimentación que convierten la energía eléctrica de una forma a otra, mientras que los cargadores son dispositivos que utilizan energía eléctrica para cargar baterías u otros dispositivos de almacenamiento de energía.Si bien puede haber alguna superposición entre los dos dispositivos, están diseñados para diferentes propósitos y aplicaciones.
Si necesita cargar su batería inmediatamente pero el cargador no lo carga y no tiene otro cargador a mano, no dude en contactarnos.Le diremos cómo cargarlo en modo SMPS.
Ventaja de la empresa
Dos tecnologías centrales
El cargador y la fuente de alimentación con alta potencia y alta eficiencia utilizan ZVS/ZCS yRectificación sincrónicapara alcanzar el 94%alta eficienciaEl MCU controla el voltaje de salida y la corriente, permitiendo a todos losParámetros de cargapara ser programado.
El BMS tiene una alta precisión y mide el voltaje de la célula, la corriente de carga y descarga y la temperatura de la batería utilizando un ADC de 12 o 16 bits.
BMS y Charger se comunican entre sí, eliminando la necesidad de cortar la carga a través de Open DCC o relé.tiempo de cargayProlonga la duración de la batería, sin necesidad de instalar DCC o relé para cortar la carga cuando una celda alcanza su voltaje más alto.
Perfil de la cartera
CHARGERY es una empresa que es casi única en el mercado de UAV (modelo RC, drones grandes) y EV (bicicleta eléctrica, motocicleta eléctrica, scooter eléctrico). Hemos desarrollado cargadores AC de alta potencia y unidades BMS simultáneamente.
Desde 2006, nos hemos centrado en el desarrollo de cargadores de alta potencia (hasta 60A 3000W),cargadores de equilibrio(entrada CA, entrada CC y entrada doble CA/CC) y unidades BMS de 800 A para baterías LiPo/LiFe/LiTO de hasta 24 S.
Los cargadores de carga pueden cargar cualquier tipo de batería química, incluyendo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD y Pb (ácido de plomo, batería VRLA).corriente de carga,tensión final, ycorriente de extremotodos pueden ser programados, y los cargadores cuentan con anti chispa yProtección de polaridad inversacuando las baterías de alto voltaje estén conectadas al cargador o al inversor/cargador.
Las unidades BMS de carga pueden manejar hasta 800A de carga ycorriente de descarga, con un diseño especialContactor de corriente continua(DCC) que incluye un circuito de supresión de sobretensiones.
