LiFe Pb NMC LiTO Lipo Descargador de cargador de batería 1S-12S 40A

1500W ajustable LiFe LiPo Pb NMC LiTO Batería de equilibrio cargador descargador 1S a 12S 40A

adecuado para baterías de química múltiple como se muestra a continuación.

En "C4012B",C. Lassignifica cargador,B. El trabajosignifica balanceador, 40 significa 40A corriente de carga máxima de 40A, 12 significa hasta 12 células en serie.

El C4012B no es simplemente un cargador, descargador, balanceador, SMPS (PSU, fuente de alimentación), sino también unCargador de equilibrioEl sistema ofrece ocho modos de funcionamiento.Modo de carga,cuando el usuario deba seleccionar el tipo de batería, establecer el número de celdas,corriente de carga,corriente de extremo,tensión finalEl cable de descarga de la batería debe estar conectado a la unidad para este modo.

En elCargo por el saldo El usuario debe conectar el cable de descarga de la batería y el cable de descarga de la batería.alambre de equilibrioEstas configuraciones se pueden guardar en la unidad y volver a utilizar para cargar directamente la misma batería.

El tercer modo esModo de descarga, que permite al usuario descargar la batería a CC.corriente de descargaytensión terminalpuede ser configurado.

El cuarto modo esModo de almacenamiento, que permite al usuario cargar o descargar una batería a un voltaje de almacenamiento específico para prolongar la vida útil de la batería.

El quinto modo esModo de cicloEste modo puede ayudar a restablecer la capacidad de la batería, y la batería senúmero de ciclosytiempo de descansopuede ser configurado.

El sexto modo esSaldo de las cuentas modo, donde la unidad equilibra solo el voltaje de la célula.

El séptimo modo permite que la unidad funcione como unEl número de unidades de suministro de energía fuente de alimentación)No obstante, el usuario debe establecer la tensión de salida y la corriente de salida máxima para este modo.

Además, el C4012B puede funcionar como una bateríamedidor de impedanciaEl usuario puede presionar durante 2 segundos en la interfaz principal sin ningún programa operando para obtener la celda y la batería impedancia.la unidad mide automáticamente la resistencia interna de cada célula.

El C4012B ofrece los mismos modos de funcionamiento independientemente de si está conectado a una entrada CA o CC, por lo que es una unidad más versátil que las que solo admiten entrada CA o CC.

Cuando se conecta a una entrada de CA de 100-240V, el C4012B puede cargar y equilibrar cualquier paquete de baterías de litio a 40A y 1500W, proporcionando una poderosa solución de carga.

Cuando se conecta a una entrada de CC de 10-30V, el C4012B puede cargar y equilibrar cualquier paquete de baterías de litio a 20A y 500W. Esto es similar a los cargadores de balance DC-DC, pero a un costo menor.

El cargador Chargery C4012B está equipado con tecnología avanzada de conversión DC/DC sincrónica buck-boost, lo que resulta en un circuito de conversión de potencia de alta potencia, alta corriente y alto rendimiento.

Con una potencia de carga máxima de hasta 40A y 1500W en entrada CA y 20A y 500W en entrada CC, la unidad puede manejar eficazmente los requisitos de carga de alta potencia.La corriente máxima de carga/descarga es de hasta 40A, haciéndoloa) elsolución de carga potente y capacidad de prueba de la batería.

El cargador es capaz de cargar hasta 12S LiPo, Lilo, LiTo y LiFe baterías, con una corriente de equilibrio máxima de 1.2A.Cuenta con un circuito de equilibrio único que reanuda rápidamente el voltaje de todas las celdas para garantizarrendimiento óptimo de la batería.

El diseño único del cargador le permite responder rápidamente a los cambios en el voltaje de entrada y salida, lo que resulta en una mejor respuesta transitoria.Tecnología de medición ADC, conalta precisión, de alto voltaje, ydetección de alta corrienteEl sistema de circuitostolerancia máxima de medición de voltajese encuentra dentro de 5 mV hasta 12SBaterías de LiPo.

Con avanzadocircuitos de equilibrioEn la actualidad, el cargador proporciona una corriente constante de 1,2 A por balance de la célula.Baterías de gran capacidady reanuda rápidamente todos los estados de equilibrio de voltaje de la célula.

El cargador cuenta con una potencia de descarga máxima de 100W, eliminando la necesidad de cualquier carga externa.protección de la temperatura interna, que disminuye automáticamente la potencia de salida y deja de funcionar si la temperatura excede eltemperatura de apagado.

La pantalla LCD TFT del cargador proporciona una gran cantidad de información, incluyendo corriente, voltaje, potencia, capacidad, tiempo,estado de trabajo, temperatura, y más. También apoyaactualizaciones de programas de firmwarea través del puerto USB.

Con funcionamiento mundial AC 90-265V, el cargador elimina la necesidad de cualquier interruptor alternativo, garantizando un funcionamiento seguro y confiable en todo el mundo.El consumo de energía del cargador es inferior a 1W cuando no se realiza ningún programa en modo de entrada CA.

El cargador estáeficiencia de conversiónEs de hasta 94% en modo de entrada CA y 96% en modo de entrada CC.ventiladores de refrigeración inteligentesque se encienden automáticamente en función de la temperatura y emplean ZVS/ZCS yRectificación sincrónicapara una máxima eficiencia.

Bloqueo

Protección

Además de protegerse de daños, el cargador está diseñado conprotección óptima de la seguridadEn este sentido, la Comisión propone una serie de medidas de salvaguardia, entre las que se incluyen:

• Protección de polaridad inversa tanto en entrada como en salida,
• Protección contra chispas en las entradas y salidas
• Protección contraConexión incorrecta de la batería,tiempo de carga excesivo, capacidad de carga excesiva y temperatura de la batería,
• Así como protección contra sobre-temperatura durante la carga, descarga y equilibrio.
• También tiene protección de cortocircuito en la salida, por lo que es un sistema de circuito más seguro y confiable.solución de carga.

Certificación

El cargador está homologado por la CE y cumple con:Directiva EMCel Reglamento (UE) n.o 182/2011 del Parlamento Europeo y del Consejo,

• En la norma EN 55032:2015,
• En el caso de los vehículos de las categorías M1, M2 y M3, la norma EN 55024:2010+A1:2015,
• En el caso de los vehículos de la categoría N12014,
• En el caso de los vehículos de la categoría N12013, y elDirectiva LVDel artículo 4, apartado 1, letra c),
• La norma EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013.

Operación

1. Conectar el cargador a la toma de corriente alterna o toma de corriente continua
2. Conectar el conector de equilibrio de la batería al cargador
3. Conectar el cable de carga de la batería al cargador
4. Elige el tipo de batería.
5. Seleccionar el modo de trabajo (programa operativo),
6. fijar los parámetros de funcionamiento,
7. Empieza a operar.

Entrada de CA

1. Voltagem nominal: AC110 / 220V
2. Válvulas de conducción:
3. Frecuencia de clasificación. :50/60Hz
4. Frecuencia permitida: 47-63 Hz
5. La corriente máxima: 18A @90V, 7,5A @220V
6. Eficiencia: 94% a una carga del 65% y una entrada de 220 Vac.
7. PFC activo: PF>0,99 a 90VAC y 100% de carga; PF>0,97 a 220VAC y 100% de carga

Entrada de corriente continua

1. Voltagem nominal: 10-30 V de corriente continua, 35 V máximo.
2. Corriente nominal: 25A máximo

Manual de trabajo

El manual del producto C4012B V1.30

El video

Lo siguiente es cargar la batería 12S LTO con el cargador.

Por favor mira el video de la carga.

Paquete

• Unidad de carga: 1 pieza
• Cable de alimentación para CC: 1pcs, cable AWG14, longitud de 600mm con conector masculino de oro de 4mm
• Cable de alimentación para CA: 1 pieza, cable AWG14, longitud 1500 mm
• Línea de datos USB: 1 pieza
• Cables de detección de temperatura: 1 pieza
• El cable del adaptador: 2pcs, conecta el cargador a la placa del adaptador
• Tarjeta del adaptador: 2 piezas
• XT-90 conector femenino: 1 piezas

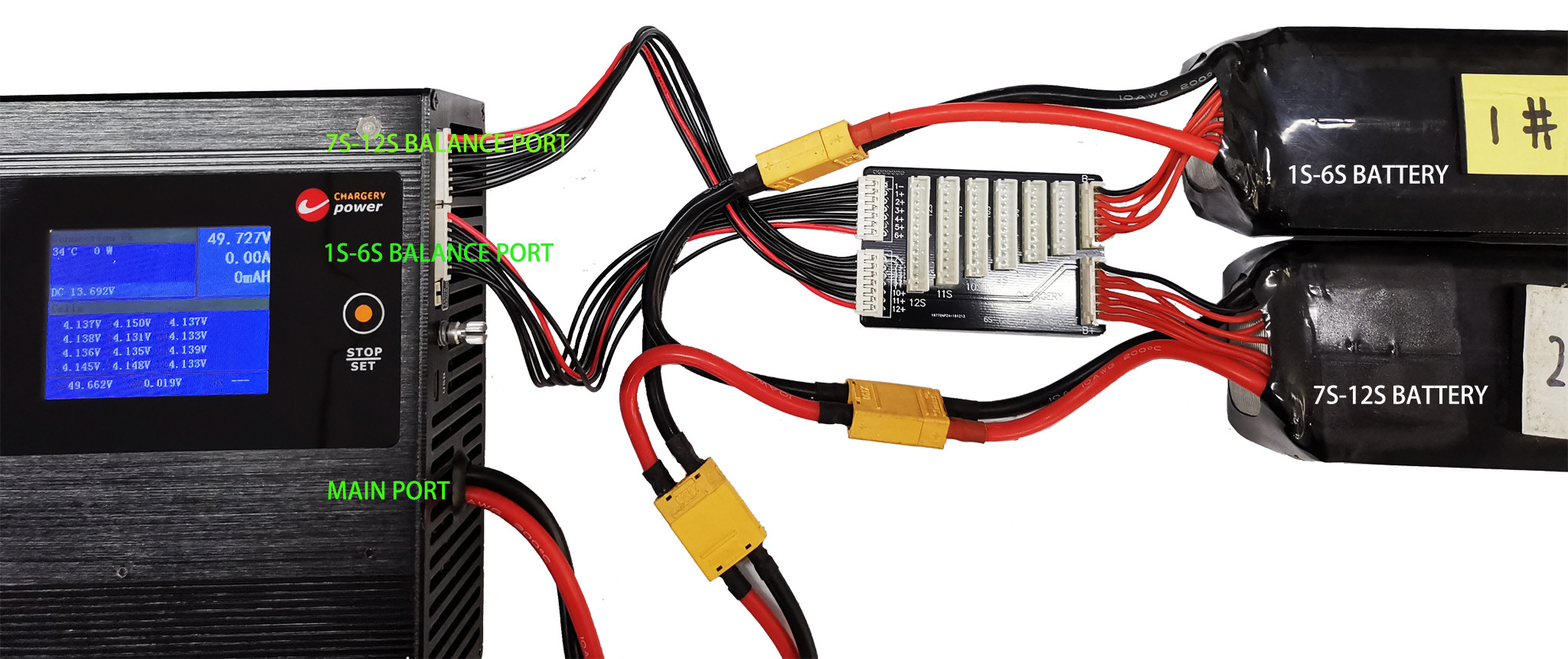

Diagrama de conexión

Diagrama de conexión de la batería 2 6S

Configuración de la carga

Medición de la resistencia interna de la célula

Interfaz principal

Adaptador para diferentes baterías

Aplicación

• Aplicación en el hogar
• Cargador de baterías para bicicletas eléctricas.
• Cargador de baterías para motocicletas eléctricas
• Cargador de baterías para drones
• Cargador de baterías para vehículos aéreos no tripulados (UAV);
• Cargador de baterías de drones no tripulados
• Sistema de PEV
• Sistema BMS
• Pruebas de baterías

Nuestro cargador tiene una amplia gama de aplicaciones, incluyendo la carga de baterías de fosfato de hierro de litio, baterías de iones de litio, baterías de polímero de litio (LiPO y LiFe), baterías LTO y LiTo,Baterías NCM y LFPEste cargador es adecuado para su uso en varios dispositivos y equipos, incluyendo pero no limitado a herramientas eléctricas, bicicletas eléctricas,motocicletas eléctricas, barredores eléctricos, AGV eléctricos, scooters eléctricos, yates eléctricos, coches de equilibrio, AGV, carretillas elevadoras, drones, helicópteros RC, barcos RC, coches RC, aviones RC, UAV, carros de golf, tablas de surf,los robots, y sistemas de almacenamiento de energía.

Preguntas frecuentes

¿Puedo tener una orden de muestra para el cargador?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

¿Qué hay del tiempo de entrega?

R: 3-5 días para la preparación de muestras, 5-10 días laborables para la producción en masa.

¿Tiene algún límite de MOQ para pedidos OEM?

R: Bajo MOQ, 1pc para el control de muestras está disponible.

P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?

R: Envío por DHL, UPS, FedEx o TNT. Lleva de 3 a 5 días para llegar. Envío aéreo y marítimo también opcional.

¿Cómo proceder con una orden de cargador?

R: En primer lugar, háganos saber sus requisitos o aplicación.

En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.

En tercer lugar, confirma las muestras y deposita el depósito para el pedido formal.

En cuarto lugar, organizamos la producción.

¿Está bien imprimir mi logotipo en el producto del cargador?

R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.

P7: ¿Ofrece garantía para los productos?

R: Sí, ofrecemos 2 años de garantía a nuestros productos.

P8. ¿Cómo tratar con el defectuoso?

R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.

En segundo lugar, durante el período de garantía, enviaremos nuevas luces con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.


P9. ¿Por qué la lectura de voltaje y corriente en LCD no es precisa?

R: El voltaje y la corriente se calibran antes de enviar, de lo contrario el cargador no funciona, así que por favor compruebe la conexión del cable de salida, cuando la distancia entre el SMPS y su dispositivo es un problema,Por favor, alargue el cable CA NO alargue el cable CC (cable de salida). la longitud del cable de salida de 1 metro (10AWG) se sugiere, más de 1 metro, afectará la precisión de voltaje y corriente especialmente a 40A 1500W.

¿Por qué no cargas mi batería?

R: si la lectura del voltaje de la batería en la pantalla LCD bajo configuración, o la batería está demasiado descargada, o la suma del voltaje de la celda no es igual al voltaje de la batería en el puerto de carga, como la pérdida de la conexión de la batería,el cargador no se carga. así que compruebe la conexión de la batería y la conexión del cable de balance de la célula, primero confirme la lectura de voltaje en el LCD está cerca de voltaje real de la batería, si no el cargador no se carga

.

¿Puede el cargador comunicarse con el BMS?

R: No

P12. ¿Cómo evitar que cualquier célula se sobrecargue durante la carga?

A1: conecte el conector de equilibrio al cargador y elija el modo de carga de equilibrio. el cargador controlará y equilibrará el voltaje de cada célula durante la carga.

P13. ¿Puede el cargador funcionar solo sin BMS?

R: sí, el cargador puede cargar solo, el equilibrio solo, la descarga sola, la carga de equilibrio solo, cuando la carga sola, no necesita conectar el conector de equilibrio de la batería al cargador,Pero el celular puede estar sobrecargado..

¿Puede el cargador controlar el voltaje de cada célula?

R: Sí, monitorizar y equilibrar el voltaje de cada celda durante la carga, descarga o cuando la batería no esté en uso.

¿Puede el cargador funcionar como SMPS?

R: Sí, en el menú seleccione "alimentador", la unidad puede funcionar como SMPS. el voltaje de salida y la corriente se pueden configurar. en modo de alimentación, no conecte ninguna batería al cargador.

Sin embargo, al cargar una batería, la unidad solo debe funcionar como cargador y no como SMPS.

P16. En el modo de suministro de energía (SMPS), ¿por qué no se puede conectar el cargador a la batería y cargar la batería?

R: Puede funcionar, pero no es seguro.

Las fuentes de alimentación de modo conmutado (SMPS) y los cargadores son dos tipos diferentes de dispositivos que tienen funciones y aplicaciones diferentes.

Un SMPS es una fuente de alimentación que convierte eficientemente la energía eléctrica de una forma a otra, generalmente de CA a CC.Los SMPS se utilizan ampliamente en dispositivos electrónicos para convertir el voltaje y proporcionar unLos SMPS se utilizan comúnmente en computadoras, televisores, equipos de audio y otros dispositivos electrónicos.

Por otro lado, un cargador es un dispositivo que utiliza energía eléctrica para cargar una batería u otro dispositivo de almacenamiento de energía.Los cargadores están diseñados para proporcionar un voltaje y una corriente específicos a la bateríaLos cargadores se utilizan comúnmente en vehículos eléctricos, teléfonos inteligentes, computadoras portátiles y otros dispositivos portátiles.

En resumen, los SMPS son fuentes de alimentación que convierten la energía eléctrica de una forma a otra, mientras que los cargadores son dispositivos que utilizan energía eléctrica para cargar baterías u otros dispositivos de almacenamiento de energía.Si bien puede haber alguna superposición entre los dos dispositivos, están diseñados para diferentes propósitos y aplicaciones.

Si necesita cargar su batería inmediatamente pero el cargador no lo carga y no tiene otro cargador a mano, no dude en contactarnos.Le diremos cómo cargarlo en modo SMPS.
